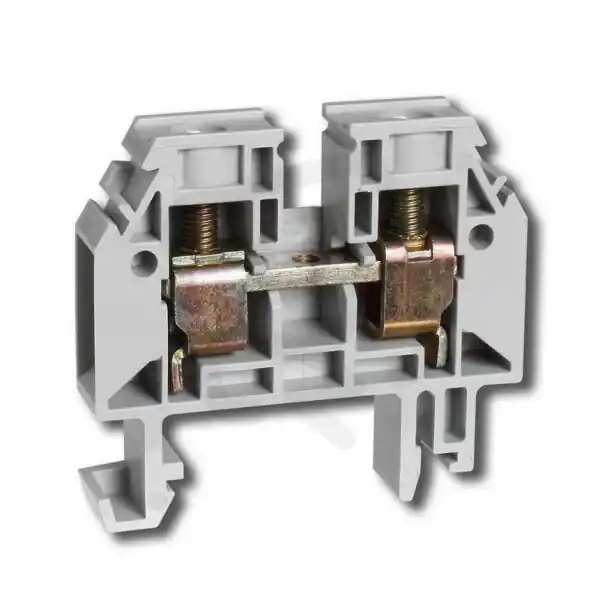

Řadová svorka RSA 10 A – šedá ELEKTRO BEČOV A151211
Řadová svorka RSA 10 A (EAN 8595155003621) je jednopatrová svorka s 1 patrem a 2 připojovacími místy, určená pro montáž na lištu DIN 35 mm.
Podporuje pevné vodiče 1,516 mm2, vícežilové i laněné připojení 1,510 mm2, má jmenovité napětí 1000 V a proud 57 A, disponuje šroubovým připojením a vyžaduje ukončovací přepážku.
Těleso z termoplastu, rozměry 45,2×10×50 mm (V׊×H), třída hořlavosti UL94 V0, provozní teplota -40105 °C; bez ochrany Ex e a bez interního propojení fází.
Proč si vybrat tuto řadovou svorku?
- Řadová svorka má jedno patro, což šetří místo při osazování na lištu.
- Poskytuje dvě připojovací místa pro snadné propojení dvou vodičů.
- Umožňuje připojení pevného vodiče o průřezu 1,516 mm².
- Pro správnou montáž je nutná ukončovací přepážka.
- Podporuje připojení vícežilového vodiče s průřezem 1,510 mm².
- Pro laněné vodiče je připojitelný průřez 1,510 mm².
Interní název produktu
Řadová svorka RSA 10 A – šedá
Podrobný popis produktuSvorka RSA 10 A ŠE
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
