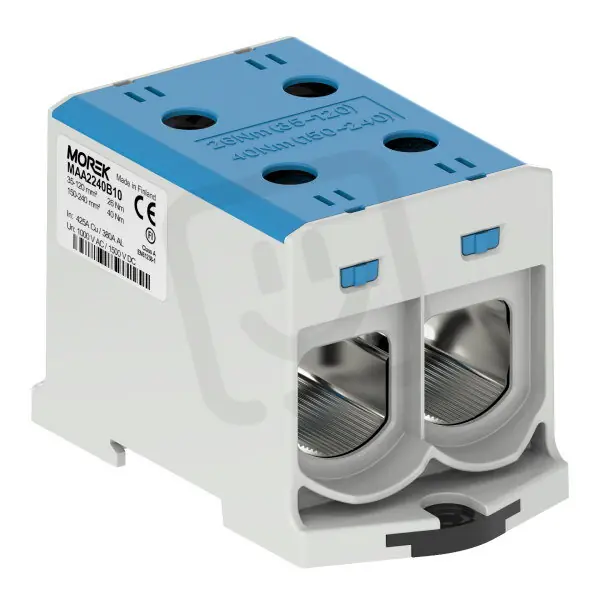

Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 1000V modrá MOREK MAA2240B10
Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 MOREK MAA2240B10 (EAN: 4744397014238, barva modrá) nabízí 4 připojovací místa, interně propojené fáze a nepotřebuje ukončovací přepážku; pro připojení slouží šroubové připojení a montáž probíhá na DIN lištu 35 mm.
Podporované průřezy jsou 35240 mm2 pro vícežilové vodiče a 35185 mm2 pro laněné vodiče (bez koncovky), svorka má jmenovité napětí 1500 V, jmenovitý proud 850 A, rozměry 60 × 106 × 65 mm a provozní teplotu -2580 °C.
Proč si vybrat tuto řadovou svorku?
- Tato svorka má univerzální provedení pro Al/Cu, takže je vhodná pro spojování hliníkových i měděných vodičů.
- Umožňuje připojení vícežilových vodičů s průřezem 35240 mm².
- Pro laněné vodiče je určen rozsah 35185 mm².
- Má 4 připojovací místa, což usnadňuje rozdělení nebo propojení více obvodů.
- Je určena pro provozní napětí 1000 V.
- Nevyžaduje ukončovací přepážku, což zjednodušuje instalaci.
Interní název produktu
Univerzál.řadová svorka OTL 240-2 modrá
Podrobný popis produktuUniverzální řadová svorka OTL 240-2xAl/Cu 35-240mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
