Beschreibung

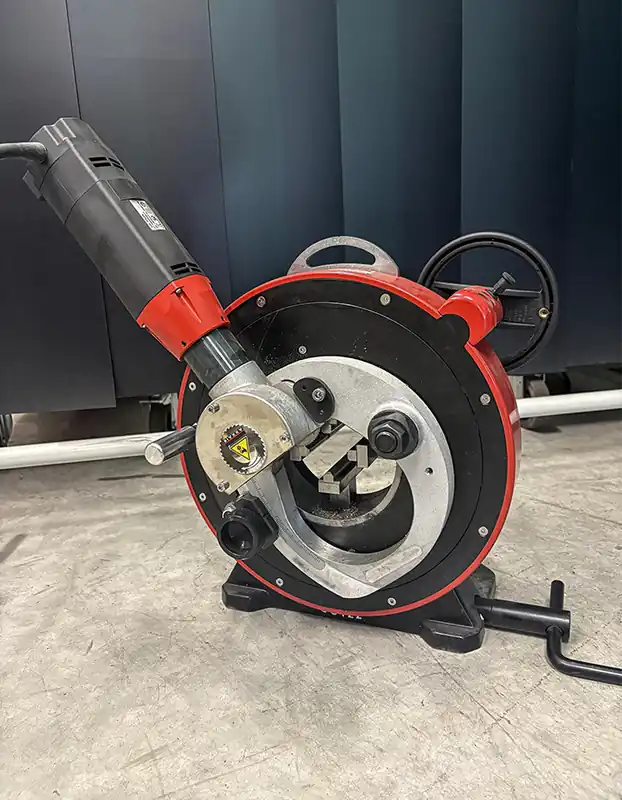

Das angebotene Gebrauchtgerät ist mit einem Elektromotor AXXAIR FS29 mit einer Leistung von 1 200 W und einer Spannung von 230 V ausgestattet. Die elektronische Drehzahlregelung mit Drehmomentkompensation ermöglicht die Anpassung der Schnittgeschwindigkeit an das Material und den Rohrdurchmesser.
Das konzentrische Spannsystem fixiert das Rohr gleichmäßig ohne unerwünschte Deformation. Die Säge eignet sich für den professionellen Einsatz in der Rohrleitungsbau-, Maschinenbau-, Lebensmittel-, Pharma-, Chemie- und Energieindustrie, wo eine präzise und wiederholbare Rohrvorbereitung erforderlich ist.
Zustand: gebrauchtes / Occasionsprodukt. Das Gerät weist normale Gebrauchsspuren auf, die dem vorherigen Betrieb entsprechen. Der optische Zustand des konkreten Stücks entspricht den Produktfotos.
Technische Parameter
- Hersteller: AXXAIR
- Maschinentyp: 122
- Modellreihe: CC122
- Ausführung: orbitale Rohrsäge
- Motor: AXXAIR FS29
- Antriebstyp: elektrisch
- Motorleistung: 1 200 W
- Stromversorgung: 230 V / 5060 Hz
- Nennstrom des Motors: 5,5 A
- Schutzart des Motors: IP20
- Drehzahlregelung: elektronisch mit Drehmomentkompensation
- Drehzahl: ca. 95280 U/min
- Anzahl der Regelstufen: 6
- Maximaler Rohrbereich: Ø 5119 mm
- Bereich mit Standardbacken: Ø 29119 mm
- Bereich mit Hilfsbacken: Ø 599 mm
- Max. Wandstärke beim Schneiden: bis ca. 5 mm, je nach Rohrmaterial
- Rechtwinkligkeitsgenauigkeit des Schnitts: < 0,25 mm
- Abstand der Schneidscheibe von den Backen: 216 mm
- Maschinengewicht: ca. 44 kg
- Abmessungen: ca. 443 × 541 × 304 mm
- Baujahr dieses Exemplars: 03/2023
Arbeitsbereich
Die AXXAIR CC122 ermöglicht die Bearbeitung von Rohren im Bereich:
- Ø 29119 mm mit Standardspannbacken
- Ø 599 mm mit Hilfsbacken
Der gesamte Arbeitsbereich der Maschine beträgt somit Ø 5119 mm.
Präzises Orbitalschneiden
Beim Orbitalschneiden bewegt sich die Schneidscheibe um das fest gespannte Rohr. Dieses Prinzip bietet gegenüber dem klassischen Handschneiden mehrere wesentliche Vorteile:
- hohe Rechtwinkligkeit des Schnitts
- minimale Rohrdeformierung
- präzise und wiederholbare Länge der Teile
- hochwertige Schnittkante
- einfachere anschließende Vorbereitung zum Schweißen
- geringerer Bedarf an Nachbearbeitung
Der Hersteller gibt eine Rechtwinkligkeit des Schnitts von unter 0,25 mm an.
Spannsystem
Die Maschine nutzt ein konzentrisches Rohrspannsystem, das eine gleichmäßige Zentrierung und stabilen Halt des Materials während des Schneidens gewährleistet.
Vorteile des Systems:
- präzise Zentrierung des Rohres
- Spannung ohne Materialdeformierung
- Stabilität während des gesamten Schnittvorgangs
- einfache und schnelle Einstellung
- hohe Wiederholgenauigkeit der Ergebnisse
Elektromotor AXXAIR FS29
Das konkret angebotene Stück ist mit folgendem Motor ausgestattet:
- Typ: FS29
- Spannungsversorgung: 230 V
- Frequenz: 5060 Hz
- Leistung: 1.200 W
- Stromstärke: 5,5 A
- Schutzart: IP20
- Regelung: elektronisch
- Drehzahlbereich: ca. 95280 U/min
Die elektronische Drehzahlregelung ermöglicht die Wahl der geeigneten Schnittgeschwindigkeit je nach Art und Dicke des zu bearbeitenden Materials.
Rohrschneiden
Nach Herstellerangaben kann die CC122 Wandstärken von bis zu ca. 5 mm schneiden, wobei die maximal nutzbare Dicke von der Materialart, dem Rohrdurchmesser, der verwendeten Trennscheibe und den eingestellten Schnittbedingungen abhängt.
Die Maschine eignet sich insbesondere für Rohre aus:
- rostfreiem Stahl
- unlegiertem Kohlenstoffstahl
- Duplex-Stählen
- Titan
- Aluminium
- weiteren metallischen Werkstoffen, je nach verwendeter Trennscheibe
Hauptvorteile
- Arbeitsbereich Ø 5119 mm
- professionelles orbitales Rohrschneiden
- Rechtwinkligkeitsgenauigkeit des Schnitts < 0,25 mm
- minimale Rohrdeformierung
- hohe Wiederholgenauigkeit der Schnitte
- Motor FS29 / 1.200 W / 230 V
- elektronische Drehzahlregelung
- konzentrische Materialspannung
- Schnittkapazität der Wandstärke bis zu ca. 5 mm
- robuste Profi-Konstruktion
- geeignet für den Einsatz in der Werkstatt und auf der Montage
- Möglichkeit zum Umbau der AXXAIR-Plattform für weitere orbitale Operationen
- Hergestellt in Frankreich
Verwendung
AXXAIR CC122 eignet sich besonders für:
- präzises Trennen von Rohren vor dem Schweißen
- die Herstellung von Rohrleitungssystemen
- orbitale WIG-Arbeitsplätze
- Lebensmittelindustrie
- die pharmazeutische Industrie
- die chemische und petrochemische Industrie
- den Energiesektor
- Herstellung von Technologieanlagen
- den Maschinenbau
- die Herstellung von Edelstahlrohrleitungen
- Service- und Montagearbeiten
Dank des präzisen Rechtwinkelschnitts eignet sich das Gerät besonders dort, wo ein orbitales WIG-Schweißen folgt und ein präziser Fugensitz der Rohrenden erreicht werden muss.
