Popis

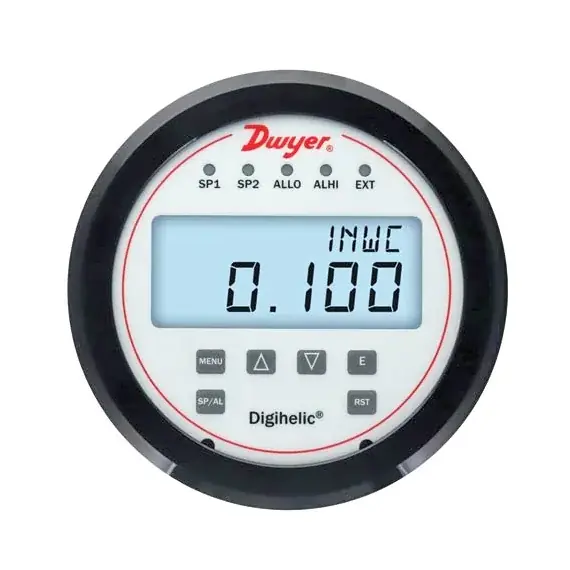

Regulátor diferenčního tlaku série DHC Digihelic® je přístroj 3v1, který obsahuje digitální manometr, ovládací reléové spínače a převodník s proudovým i napěťovým výstupem. Kombinace těchto tří funkcí umožňuje nahradit několik přístrojů jediným produktem, což snižuje skladové zásoby, čas potřebný pro instalaci a celkové náklady. Regulátor diferenčního tlaku série DHC Digihelic® je ideální přístroj pro aplikace měření tlaku, rychlosti a objemového průtoku, s možností zobrazení hodnot v několika běžně používaných technických jednotkách a volitelnými jednostrannými nebo obousměrnými rozsahy.
Série DHC Digihelic® dosahuje přesnosti 1,5 % nebo lepší při extrémně nízkých rozsazích a 0,5 % pro rozsahy na úrovni nebo nad 1 INWC (palec vodního sloupce). Kalibraci lze provádět přímo v provozu, což usnadňuje udržování přesnosti. Regulátor diferenčního tlaku obsahuje 2x SPDT relé s nastavitelnými zónami necitlivosti. Programování regulátoru je jednoduché díky vestavěnému menu. Díky škálovatelnému proudovému výstupu 4-20 mA, volitelnému napěťovému procesnímu výstupu a možnosti komunikace přes Modbus® nebo BACnet se tento regulátor snadno přizpůsobí vaší aplikaci.
Konfigurátor modelů výše pracuje s jednotkami tlaku INWC (inch of water column, inHO). 1 INWC = 249,1 Pa, viz tabulka níže.
| ROZSAHY (přepočet INWC [inHO] na Pa/kPa) | ||
| INWC | Pa | kPa |
| 0,100 | 24,91 | |
| 0,250 | 62,27 | |
| 0,500 | 124,5 | 0,1245 |
| 1,000 | 249,1 | 0,2491 |
| 2,500 | 622,7 | 0,6227 |
| 5,000 | 1245 | 1,245 |
| 10,00 | 2491 | 2,491 |
| 25,00 | 6227 | 6,227 |
| 50,00 | 12,45 | |
| 100,0 | 24,91 |
Poznámka: v menu přístroje lze vybrat následující jednotky pro zobrazení – Pa, kPa, hPa, mBar, PSI, INWC, FTWC, MMWC, CMWC, INHG, MMHG, OZIN
SPECIFIKACE:
Médium: vzduch a nevýbušné kompatibilní plyny
Displej: podsvícený LCD displej, LED indikátory žádané hodnoty
Přesnost: ± 0,5 % z plného rozsahu pro všechny rozsahy, kromě 0,5 INWC kde je přesnost ± 1 % z plného rozsahu a rozsahů ± 0,25 INWC nebo nižších kde je přesnost ± 1,5 % z plného rozsahu
Doba odezvy: 400 ms (tlumení nastaveno na 0)
Stabilita: <± 1 % z plného rozsahu za rok
Nastavení žádané hodnoty: konfigurovatelné v menu
Relé: 2x SPDT relé, 1 A při 30 Vac/Vdc
Výstup: 4 až 20 mA; 0 až 10 V, 0 až 5 V, 1 až 5 V, 2 až 10 V
Procesní připojení: 1/8″ NPT samice, porty na boku a vzadu
Datové rozhraní: BACnet MS/TP, Modbus RTU
Krytí: IP66, NEMA typ 4X
Napájení: 1228 Vdc nebo 1228 Vac (50 až 400 Hz)
Rozměry: 127 mm x 48 mm hloubka
Váha: 250 g
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
