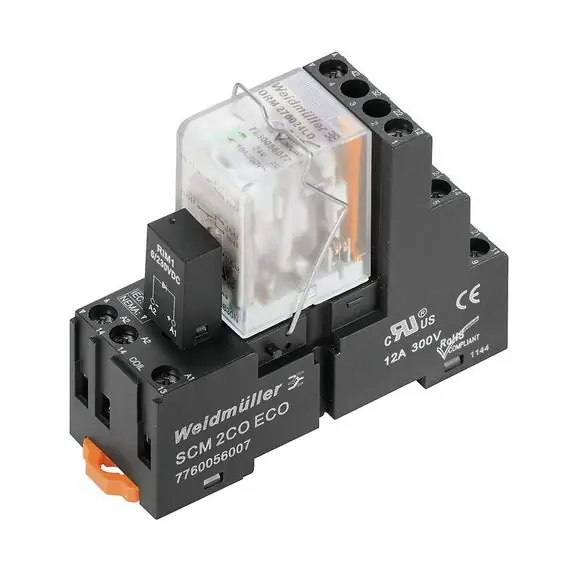

Popis
Rozměry a hmotnosti
Hloubka66,8 mmHloubka (v palcích)2,63 inchVýška79,9 mmVýška (v palcích)3,146 inchŠířka27,2 mmŠířka (v palcích)1,071 inchČistá hmotnost93,35 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-40 °C60 °C
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%
Řídící strana
Jmenovité řídicí napětí24 V DC Jmenovitý proud DC36.9 mA Jmenovité výkonové údaje0,9 W Odpor cívky630± 10 % Ukazatel stavuZelená LED Ochranný obvodNulová dioda
Strana zátěže
Rated switching voltage250 V AC Trvalý proud5 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMin. spínací výkon10 mA @ 12 V
100 mA @ 5 V Špičkový proud10 A / 50 ms AC spínací výkon (odporový), max.1250 VA DC spínací výkon (odporový), max.120 W @ 24 V Odložení zapnutí<20 ms Odložení vypnutí<20 ms Typ kontaktu4 CO contact (AgNi flash pozlacené) Mechanická životnost20x 106 spínací cykly
Obecné údaje
Nosná lištaTS 35 Testovací tlačítko k dispoziciNo Indikátor pozice mechanického přepínačeAno Barevnýčerná Komponent s klasifikací hořlavosti UL 94
|
Komponent: |
Relé s testovacím tlačítkem |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Stavový indikátor relé |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Základna relé |
|
Klasifikace hořlavosti UL 94: |
V-0 |
|
Komponent: |
Kryt relé |
|
Klasifikace hořlavosti UL 94: |
V-2 |
|
Komponent: |
Příchytka |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Montážní podstavec |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Kryt |
|
Klasifikace hořlavosti UL 94: |
V-2 |
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie rázového napětíIII Skupina izolačního materiáluC Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 5,5 mm Dielektrická pevnost, kontrolní strana – strana zátěže1,8 kVef / 1 min. Dielektrická pevnost sousedních kontaktů1 kVeff / 1 min Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Impulse withstand voltage4,8 kV (1,2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. certifikace (cURus), reléE312083 Č. certifikace (cURus), základnaE312083
Data připojení
Metoda připojení vodičeŠroubové připojení Délka odizolování, jmenovité připojení7 mmUtahovací moment, min.0,5 NmUtahovací moment, max.0,7 NmUpínací rozsah, min.0,5 mm²Upínací rozsah, max.2,5 mm²Průřez vodiče, pevný, min.0,5 mm²Průřez vodiče, pevný, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min.0,5 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.2,5 mm²Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.0,5 mm²Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.1 mm²Velikost noževelikost PH1
