Popis

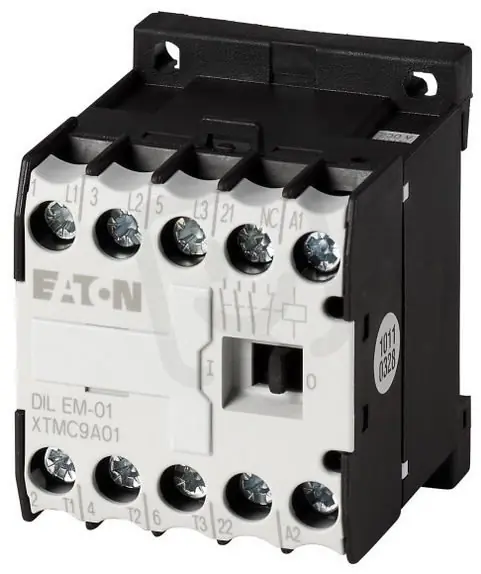

DILEM-01(24V50/60HZ) Malý stykač 4kW 3pól+1V 24V/50HZ 24V/60HZ EATON 020402
Stykač DILEM-01(24V50/60HZ) (EAN: 4015080204022) je třípólový přístroj s 1 pomocným rozpínacím kontaktem, ovládaný střídavým napětím 24 V AC při 50/60 Hz a určený pro provozní napětí 24690 V AC s provozním výkonem 4 kW (AC-3, 400 V) při proudu 9 A (AC-3, 400 V).
Má šroubové připojení hlavního obvodu, rozměry 45 × 52 × 58 mm (šířka × hloubka × výška) a není modulárního provedení.
Proč si vybrat tento stykač?
- Model EATON DILEM-01 (020402) je malý stykač určený pro běžné průmyslové a instalační aplikace.
- Je navržený pro spínání třífázových motorů s výkonem do 4 kW.
- Má 3 spínací póly a 1 pomocný kontakt, tedy konfiguraci 3pól+1V.
- Nemá žádné rozpínací kontakty (0).
- Typ ovládacího napětí je střídavý (AC) s řídícím napětím 24 V AC.
- Řídicí obvod je kompatibilní s frekvencemi 50 Hz a 60 Hz.
Interní název produktu
DILEM-01(24V50/60HZ) Malý stykač 4kW,1v
Podrobný popis produktuDILEM-01(24V50/60HZ)
Výkonový stykač, 3p+1R, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: DILE, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Druh proudu AC/DC: AC ovládání
