Popis

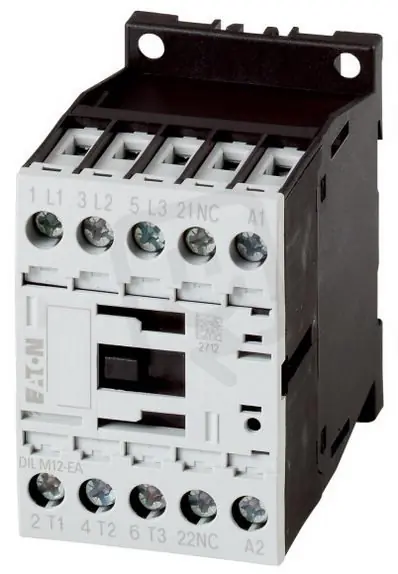

DILM12-10-EA(230V50HZ,240V60HZ) Výkonový
DILM12-10-EA (EAN: 4015081880294) je stykač s ovládacím napětím AC 230 V 50 Hz / 240 V 60 Hz, není modulární a je určen pro provozní napětí AC 24690 V.
Má 3 spínací kontakty a 1 pomocný kontakt, šroubové připojení hlavního obvodu, provozní proudy AC1 400 V: 22 A, AC3 400 V: 12 A s výkonem AC3 400 V: 5,5 kW (AC4 400 V: 7 A / 3 kW) a rozměry šířka 45 mm, hloubka 75 mm, výška 68 mm.
Proč si vybrat tento výkonový modul?
- Model DILM12-10-EA (230 V 50 Hz / 240 V 60 Hz) je určen pro provoz v běžných síťových standardech.
- Používá střídavé ovládací napětí (AC), které je standardem v průmyslových instalacích.
- Řídící napájecí napětí je 230 V (AC, 50 Hz).
- Disponuje 3 spínacími kontakty, vhodnými pro řízení třífázových obvodů.
- Neobsahuje rozpínací kontakty0 rozpínacích kontaktů.
- Jde o nemodulární provedení, vhodné pro kompaktní samostatnou instalaci.
Interní název produktu
DILM12-10-EA(230V50HZ,240V60HZ) Výkonový
Podrobný popis produktuDILM12-10-EA(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI, DILA-XHI(V), Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
