Popis

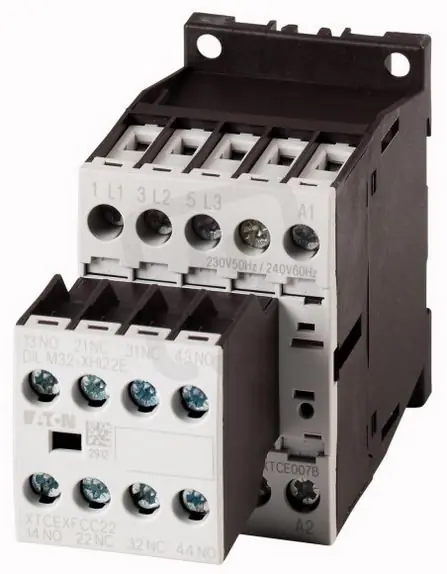

DILM12-22(230V50HZ,240V60HZ) Výkonový stykač, 3p+2S+2R, 5.5kW/400V/AC3
DILM12-22 (EAN: 4015081061327) je výkonový stykač s ovládáním na střídavé napětí a není modulární.
Má hlavní spínací kontakty 3p a pomocné kontakty 2 spínací + 2 rozpínací, provozní výkon 5,5 kW (AC3/400 V) a proudy AC3: 12 A, AC1: 22 A.
Řídící napětí AC 230 V (50 Hz) / 240 V (60 Hz), provozní napětí 24690 V AC, šroubové připojení hlavního obvodu a rozměry 45 × 68 × 117 mm.
Proč si vybrat tento výkonový stykač?
- Jedná se o výkonový stykač označený DILM12-22.
- Má třípólové provedení se 3 spínacími kontakty a bez rozpínacích kontaktů (0).
- Umožňuje spínat motory do výkonu 5,5 kW při 400 V (AC3).
- Řídící napětí je střídavéAC 230 V (50 Hz) (v názvu uvedena i varianta 240 V (60 Hz)).
- Modulární provedení: ne.
Interní název produktu
DILM12-22(230V50HZ,240V60HZ) Výkonový st
Podrobný popis produktuDILM12-22(230V50HZ,240V60HZ)
Výkonový stykač, 3p+2S+2R, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem.
Druh proudu AC/DC: AC ovládání
