Popis

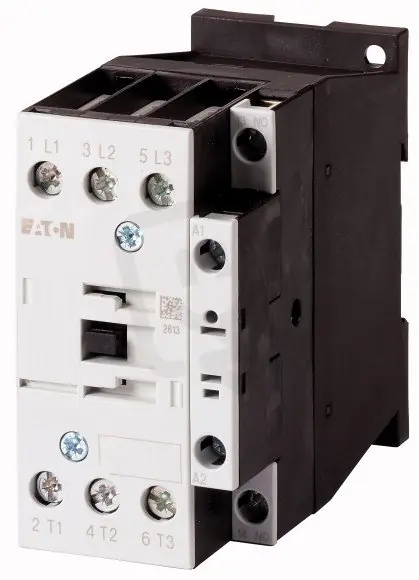

DILM17-10-EA(230V50HZ,240V60HZ) Výkonový
DILM17-10-EA (EAN: 4015081879052) je stykač s řízením střídavým napětím AC, nejde o modulární provedení a řídící napájení je 230 V (50 Hz) nebo 240 V (60 Hz).
Má provozní proudy AC-1 400 V: 40 A a AC-3 400 V: 18 A, provozní výkon AC-3 400 V: 7,5 kW a v režimu AC4 Ie 400 V: 10 A / 4,5 kW, přičemž provozní napětí je 24690 V AC.
Rozměry jsou šířka 45 mm, výška 85 mm, hloubka 97 mm; hlavní obvod má šroubové připojení, počet spínacích kontaktů 3, počet rozpínacích 0 a pomocných spínacích kontaktů 1 (pomocných rozpínacích 0).
Proč si vybrat tento výkonový modul?
- Jedná se o DILM17-10-EA s řídícím napětím 230 V (50 Hz) / 240 V (60 Hz), jak je uvedeno v označení produktu.
- Jde o výkonové provedení, vhodné pro spínání obvodů s vyššími proudy.
- Má nemodulární provedení, tedy není určen pro zástavbu do modulárních lišt.
- Používá střídavé ovládací napětí (AC).
- Obsahuje 3 spínací kontakty a 0 rozpínacích kontaktů, což ovlivňuje způsob zapojení v řídicích obvodech.
Interní název produktu
DILM17-10-EA(230V50HZ,240V60HZ) Výkonový
Podrobný popis produktuDILM17-10-EA(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI, DILA-XHI(V), DILM32-XHI11-S, Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
