Popis

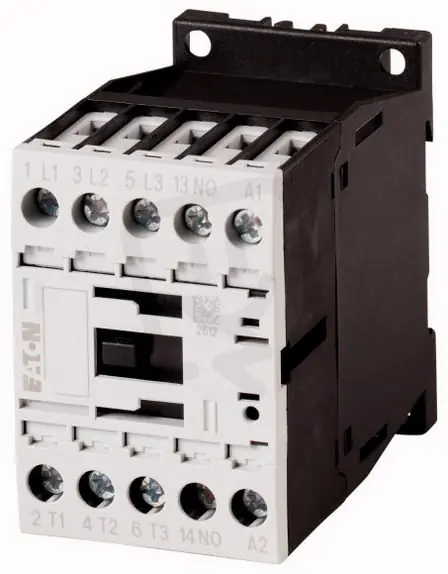

DILM7-10(220VDC) Výkonový stykač 7A/3kW AC-3 22A AC-1 1Z 220V DC EATON 276569
Výkonový stykač DILM7-10(220VDC) (EATON, EAN 4015082765699) nabízí 3 spínací hlavní kontakty a 1 pomocný spínací kontakt.
Je určen pro řídicí napětí DC 220 V a pracuje v pásmu provozních napětí 24690 V AC, s provozním proudem AC1 22 A (400 V), AC3 7 A (400 V) a výkonem AC3 3 kW (dále AC4 5 A / 2,2 kW).
Má šroubové připojení hlavního obvodu a kompaktní rozměry šířka 45 mm, výška 68 mm, hloubka 75 mm.
Proč si vybrat tento výkonový stykač?
- Určen pro ovládací napětí 220 V DC.
- Spínací schopnost 7 A / 3 kW (AC-3); při AC-1 dosahuje 22 A, vhodný pro řízení motorů i běžných zátěží.
- Hlavní kontakty: 3 spínací kontakty pro třífázové zapojení.
- Rozpínací kontakty: 0 rozpínacích kontaktů (bez rozepínacích pólů).
- Modulární provedení: nenení určen pro modulární instalaci.
- Pomocný kontakt: 1Z (1 zavírací kontakt) pro doplňkové signály.
Interní název produktu
DILM7-10(220VDC) Stykač 7A/3kW,1z
Podrobný popis produktuDILM7-10(220VDC)
Výkonový stykač, 3p+1S, 3kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen.
Druh proudu AC/DC: DC ovládání
