Popis

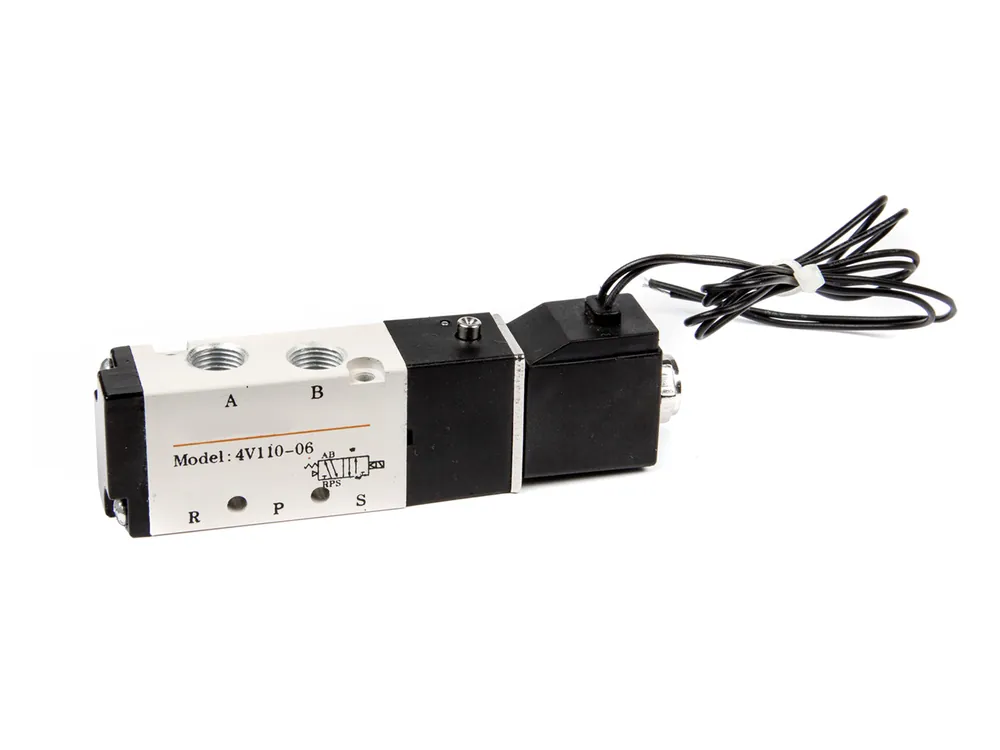

Elektricky řízený monostabilní solenoidový ventil 5/2 slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, cnc frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí elektromagnetické ovládací cívky DC 12V a rozvodu vzduchu.
Elektricky ovládaný pěticestný ventil s dvěma polohami má jeden hlavní vstup (P), který slouží k distribuci vzduchu mezi výstupy A a B. Vstup označen písmenem P rozvádí vzduch do výstupu A či B, v defaultní poloze, kdy není ventil ovládán (ovládací cívka bez napětí) proudí vzduch skrze přívod P do výstupu A, po přepnutí ventilu je vstup A vypnut a vzduch prochází skrze výstup B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu či pro regulaci tlaku vzduchu po připojení škrtícího ventilu. V praxi je pak možné například nastavit pomocí odfuku a škrtícího ventilu rychlost posuvu pneumatického pístu v dávkovači kapalin. Ovládání ventilu pracuje s DC napětím 12V a odběrem cca. 0,4A. Vstup pro napájení ventilu je realizován vodiči s volnými konci o průřezu 0,35mm a délce 20cm.
Všechny vstupy a výstupy mají koncovku G 1/8″ s vnitřním závitem.
Parametry
| Materiál | hliník |
| Ovládání | 12V DC / 6W |
| Ovládání | 2-8Bar |
| Průchod vzduchu | max 15Bar |
| Vstup/výstup | G 1/8″ |
| Pracovní teplota | -20 až 70 |
| Max. rychlost přepínání A/B | 5cyklů/sekunda |
| Rozměry | 100x30x18mm (DxVxŠ) |
| Hmotnost | 110g |
| Váha balení [kg]: | 0.12 kg |
