Popis

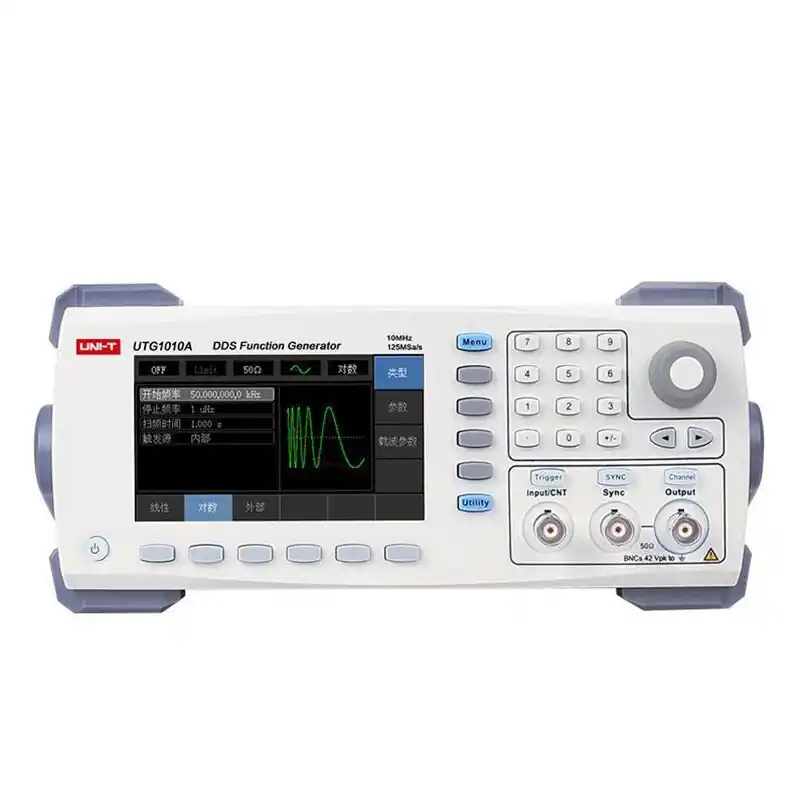

Stolní jednokanálový generátor funkcí UTG1010A s technologii digitální syntézy DDS k tvorbě velmi přesného výstupu s libovolným tvarem vlny s rozlišením 1uHz. Generátor umožnuje výstup s různou modulací signálu: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep z interního či externího zdroje. Generátory funkcí se využívají především při testování a opravách elektronických zařízení, NF elektroniky, k testování součástek či stabilitě a provozu prototypových desek plošných spojů a zařízení.
Vlastnosti:
Jednokanálový generátor s digitální syntézou signálu DDS
Podpora výstupu sweep signálů
Podporuje spouštění vnitřní / vnější / ruční spoušť
6ti bitové vysoce přesné měření frekvence externích TTL kompatibilních signálů
Uložení náhodných vlnění s délkou až 2048 bodů
Možnost uložit až 16 skupin proměnlivých digitálních vlnění
Rozhraní USB pro připojení s PC
Barevný displej TFT LCD s úhlopříčkou 4,3 a vysokým rozlišením
Obsah balení: generátor funkcí UTG1010A, kabel USB, kabel BNC-BNC, napájecí kabel.
Software ke stažení: ZDE
Parametry
| Výstup | jednokanálový |
| Vzorkovací frekvence | 125MS/s |
| Výstupní frekvence | až 10MHz |
| Frekvenční rozlišení | 1Hz |
| Vertikální rozlišení | 14 bits |
| Signál | Sínus: od 1Hz do 10MHz Obdélník od 1Hz do 5MHz Pila od 1Hz do 400kHz od 1Hz do 5MHz libovolný od 1Hz do 2MHz šum DC |
| Typy modulace | AM FM PM ASK FSK PSK PWM Sweep |
| Rozsah amplitudy | 1mVpp~10Vpp(50) 2mVpp~20Vpp(High Z) |
| Výstupní impedanceí impedance | nastavitelná od 1 až do 1k nebo High Z tovární nastavení 50 |
| Ochrana proti zkratu na výstupu | ano |
| Harmon. zkreslení | 20kHz 1Vpp (typická hodnota) <0.2% |
| Přesnnost do 1 roku | ±100 ppm (18 až 28 |
| Displej | TFT LCD s úhlopříčkou 4-3 480 x 272pixelů |
| Výstup | USB |
| Napájení | AC230V/25W |
| Hmotnost | 3.2kg |
| Rozměry | 265 x 110 x 320mm |
| Váha balení [kg]: | 4 kg |
