Popis
Převodníky signálů řady DRF na lištu DIN jsou navrženy tak, aby umožňovaly zpracování široké škály vstupních signálů, jako je střídavé a stejnosměrné napětí a proud, frekvence, teplota (termočlánek a odporový teploměr) a procesní signály. Převodníky poskytují standardní procesní výstupy 4-20 mA nebo 0-10V. Řada DRF se vyznačuje moderním designem pouzdra, který lze snadno namontovat na standardní 35 mm lišty DIN. Připojení je bezpečně a spolehlivě provedeno pomocí zásuvných šroubových svorkovnic se vstupními a výstupními připojeními na opačných stranách modulu.

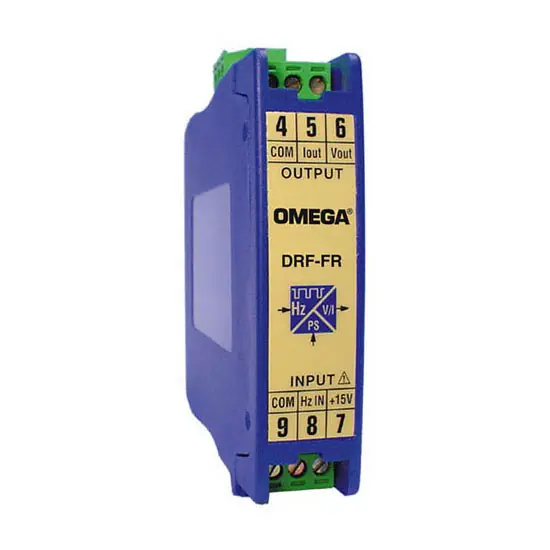

Převodníky signálu DRF-FR akceptují na vstupu frekvenční signály a poskytují izolovaný výstup 0 až 10 Vdc nebo 4 až 20 mA. K dispozici jsou modely se třemi různými možnostmi napájení, 24 Vdc, 115 Vac a 230 Vac.
Převodníky DRF-FR jsou vhodné pro průmyslové aplikace. Všechny modely se montují na standardní 35 mm DIN lištu a poskytují galvanické oddělení mezi vstupem, výstupem a napájením až do 3500 Veff (specifické pro model). Doba odezvy modulu je 250 ms nebo méně.
SPECIFIKACE:
Signal Type: NPN, PNP, NAMUR, Voltage Pulse, AC up to 200 Vac (2 ranges < 24 Vac and < 200 Vac)
Accuracy: <0.2% full scale
Linearity: <0.1% full scale
Thermal Drift: 250 ppm/°C typical (max <200ppm/°C)
Response Time
0 to 100 Hz: <300 mS (90% of signal)
0 to 500 Hz: <250 mS (90% of signal)
0 to 5 KHz: <200 mS (90% of signal)
0 to 50 KHz: <150 mS (90% of signal)
Impedance
Voltage Input:
(<24 Vac Range): 100 K
Voltage Input: (<200 Vac Range): 1 M
PNP and NPN Input: 10 K
NAMUR Input: 1 K
Over Range Protection
Voltage Input (<24 Vac Range): 75 V
Voltage Input (<200V ac Range): 300 V
PNP and NPN Input: 35 V
NAMUR Input: Always powered by 9V2
Power: 24 Vdc ±10%, 230 Vac ±10% 50/60 Hz, 115 Vac ±10% 50/60 Hz
Power Consumption: <3.8 VA
Output: 4 to 20 mA and 0 to 10 Vdc
Maximum Voltage Output: 11 Vdc approx.
Minimum Voltage Output: -1 Vdc approx.
Minimum Load Resistance (Voltage): 1 K Maximum Current Output: 22 mA approx.
Maximum Current Output: -1.5 mA approx.
Maximum Load Resistance (current): 400
Electrical Connections: Plug-in screw terminals
Protection: IP-30
MECHANICAL DIMENSIONS
Weight:
(DC Powered Models): 120 g; (AC Powered Models): 200 g
Dimensions:
(DC Powered models): 110 H x 22.5 W x 93 mm D
(AC Powered models): 110 H x 37 W x 93 mm D
Operating Temperature: 0 to 60°C
Storage Temperature: -20 to 70°C
