Popis
Hydrostatický hladinoměrkontrolér výšky hladiny kapaliny na DIN lištu pro měření a kontrolu výšky vodního sloupce v jímkách, nádržích, zásobnících vody v místech, kde nelze opticky zjistit výšku kapaliny, nebo kde je nutné neustále kontrolovat přesnou hladinu.

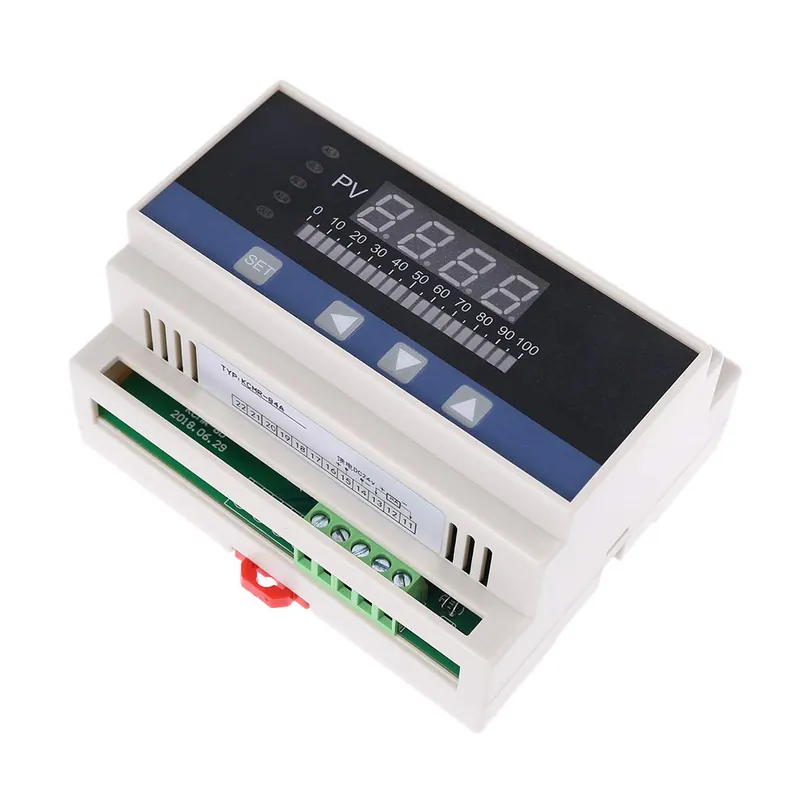

Hladinoměr určený pro upevnění na DIN lištu s červeným LED displejem a bargrafem slouží k průběžnému měření výšky hladiny v jednotkám cm s rozlišením 0,1cm. Hladinoměr má čtyři reléové spínací výstupy 230V/3A pro nastavení alarmu či spínání externích zařízení (čerpadlo, optický či zvukový alarm …) Každý výstup je možné nastavit zvlášť s různou výškou hladiny kapaliny a různou hysterezí. Hladinoměr tak dokáže spínat relé až ve čtyřech různých výškách hladiny za použití pouze jednoho čidla. Při zapnutí a nastavení všech relé lze například nastavit spínání alarmu při velmi nízké či naopak vysoké hladině vody a zároveň spínat a vypínat čerpadlo pro udržování stálé hladiny vody. Přístroj dovoluje nastavit také hysterezi a má integrovanou možnost kalibrace, připojené čidlo je nutno při prvním spuštěním nakalibrovat. Modul na DIN lištu je napájen pomocí napětí AC 230V/50Hz s příkonem 5W. Drátová čidla, napájení i reléové výstupy se připojují do modulu pomocí klasické šroubovací svorkovnice. Ovládání Hladinoměru je realizováno membránovými tlačítky pod displejem.
Kalibrace čidla: Po ponoření čidla do kapaliny, může hladinoměr ukazovat rozdílnou hloubku oproti skutečnému stavu, tento rozdíl je zapotřebí v nastavení hladinoměru přičíst či odečíst. Před prvním použitím je nutné znát přesnou hloubku ve které bude čidlo umístěno a podle, které bude možné zkontrolovat a nakalibrovat čidlo před jeho prvním použitím.
Hladinoměr je určený pouze pro čidla 24V/4-20mA
Hydrostatický snímač hladiny je ovlivněn aktuálním atmosférickým tlakem a při změně tlaku může dojít k mírným odchylkám při měření.
Hladinoměr je určený pouze pro použití v beztlakých nádržích.
Jelikož se jedná o čidlo, které měři tlak kapaliny dle výšky vodního sloupce, je nutné aby bylo nainstalováno na dně nádrže.
Čidlo není součástí balení a je nutné jej zakoupit zvlášť, v naší nabídce naleznete několik typů hladinových čidel.
Obsah balení: Hladinoměr, návod.
Parametry
| Typ | Hydrostatický hladinoměr DIN |
| Rozsah měření dle čidla | dle čidla 0-15m |
| Zobrazení | LED displej červený |
| Napájecí napětí | 80-240V AC/50Hz |
| Výstupní napětí | 24V DC / 4-20mA |
| Výstupní relé | ANO 4x spínací 3A 230V |
| Nastavení alarmu | ANO |
| Nastavení hystereze | ANO |
| Kalibrace | ANO |
| Rozlišení | 0,1cm |
| Paměť pro odpojení | ANO |
| Přesnost | +/-0,3% |
| Pracovní teplota | 0-40°C |
| Rozměry | 107x59x88mm (VxŠxH) |
| Hmotnost | 200g |
| Váha balení [kg]: | 0.252 kg |
