Popis

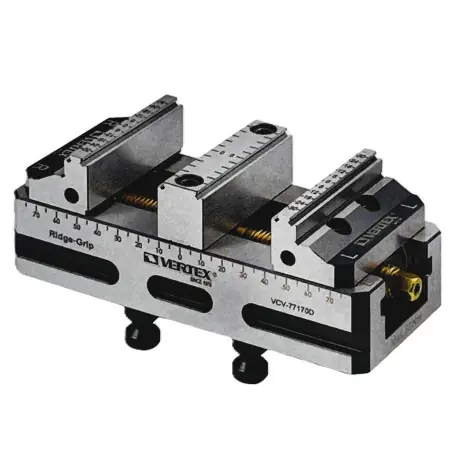

5-osý CNC svěrák – duální VCV-77170D:
Profesionální dvojitý 5-osý svěrák Vertex Ridge Grip je určen pro pokročilá CNC obráběcí centra, zejména pro 5-osé stroje a vertikální centra s rotačními stoly. Díky dvojité konstrukci, vysoké tuhosti a přesnému vedení umožňuje efektivní upínání dvou obrobků najednou nebo jednoho většího dílce. Patří mezi nejpokročilejší svěráky ve své kategoriikombinuje stabilitu, kompaktní rozměry a maximální přístupnost nástroje při obrábění.
Hlavní vlastnosti:
Dvojitá upínací sekce
Dvojice samostatně stavitelných čelistí umožňuje:
-
současné upnutí dvou obrobků,
-
nebo flexibilní upnutí jednoho většího dílu s centrálním ustavením.
Tím zvyšuje produktivitu a minimalizuje potřebu výměn obrobků.
Vysoce přesná a odolná konstrukce
Svěrák je vyroben z legované nástrojové oceli s pokročilým tepelným zpracováním pro maximální tuhost a dlouhou životnost.
Kalený a broušený trapézový šroub zaručuje hladký chod a minimální opotřebení i při dlouhodobém provozu.
Maximální upínací výkon
Oboustranné serratované čelisti poskytují extrémně pevný úchop.
Tvrdost čelistí HRC 54° zajišťuje vysokou odolnost proti deformaci a opotřebení i při těžkém hrubování.
Rychlé a jednoduché nastavení
Reverzibilní čelisti lze během jedné minuty přizpůsobit různým typům obrobků.
Díky dvojité konstrukci je přestavení obou sekcí rychlé a intuitivní.
Vysoká přesnost a opakovatelnost
-
Opakovatelnost upnutí: 0,005 mm
-
Centrovaní: ±0,02 mm
Ideální pro přesnou výrobu, formy, letecký a lékařský průmysl i sériové obrábění.
Plná kompatibilita se Zero-Point systémy
Jednoduchá integrace do moderních upínacích systémů:
-
Série 77 & 100kompatibilní se systémem 52 mm
-
Série 125kompatibilní se systémem 96 mm
Stejná výška napříč modely
Umožňuje kombinovat více svěráků současně bez nutnosti podkládání.
Plná kompatibilita s předními německými značkami
Bezproblémově zapadne do stávajících výrobních systémů i prémiových modulárních upínacích řešení.
Technické parametry:
| Vlastnost | Hodnota |
|---|---|
| Objednací číslo | VCV-77170D |
| A (mm) | 77 |
| B (mm) | 170 |
| C otevření (mm) | 41 |
| Upínací kapacita C1 (mm) | 47 |
| Upínací kapacita C2 (mm) | 30 – 72 |
| Rozsah upínací kapacity | 2x 72 |
| Zero Point System (mm) | 52 |
| G (mm) | 65 |
| H (mm) | 38 |
| J (mm) | 27 |
| K (mm) | 5 |
| N (mm) | 10 |
| L (mm) | 175 |
| Utahovací moment | 70 Nm |
| Max. upínací síla | 14 kN |
| Hmotnost | 4,5 kg |
| Kód produktu | 1002-541 |
