Popis

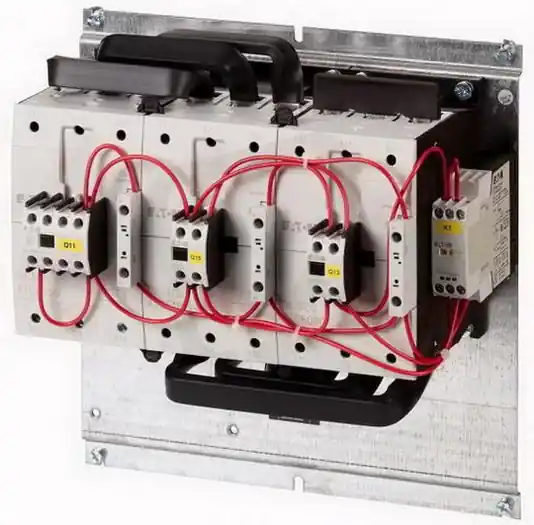

Eaton 101007 Stykačová kombinace Y-D 110kW AC-3,Uc=110V/50HZ,120V/60HZ
Eaton 101007 stykačová kombinace YD (EAN: 4015081009091) je určena pro rozběh motorů s provozním výkonem 110 kW (AC3, 400 V) a jmenovitým proudem 200 A.
Řídící napětí: AC 230 V (50 Hz) / 240 V (60 Hz), počet spínacích kontaktů 9 a pomocné kontakty 1 spínací / 1 rozpínací.
Rozměry: šířka 308 mm, výška 314 mm, hloubka 183 mm; hlavní připojení šroubové, stupeň krytí IP00 a montáž na lištu: ne.
Proč si vybrat tuto stykačovou kombinaci?
- Typ ovládacího napětí je AC a v popisu je uvedeno cívkové napětí Uc = 110 V (50 Hz) / 120 V (60 Hz).
- Pro provoz v režimu AC-3 (400 V) je určena pro výkon 110 kW.
- Jmenovitý provozní proud v režimu AC-3 (400 V) je 200 A.
- Jmenovitý provozní proud v režimu AC-1 (400 V) je 200 A.
- Řídící napájecí napětí pro AC (50 Hz) je 230 V.
- Obsahuje 9 spínacích kontaktů, což ovlivňuje možnosti zapojení a redundance.
Interní název produktu
SDAINLM200(110V50HZ,120V60HZ) Stykač Y-D
Podrobný popis produktuSDAINLM200(230V50HZ,240V60HZ)
Stykačová kombinace Y-D, 110kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 200 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 110 kW, 500 V: P= 132 kW, 660 V 690 V: P= 160 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM115, + DILM150-XHI31, Stykač pro spínání do trojúhelníku Q15: DILM115, + DILM150-XHI11 Typ, Stykač pro spínání do hvězdy Q13: DILM80, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
