Beschreibung
Das Gerät bietet eine hohe Leistung auch im Dauerbetriebbei MIG/MAG erreicht es 420 A bei 100 % Einschaltdauer / 40 °C. Die digitale Steuerung, das Farb-LCD-Display und eine umfangreiche Datenbank an synergischen Programmen ermöglichen eine präzise Einstellung des Schweißprozesses für Kohlenstoffstahl, Edelstahl und Aluminium.

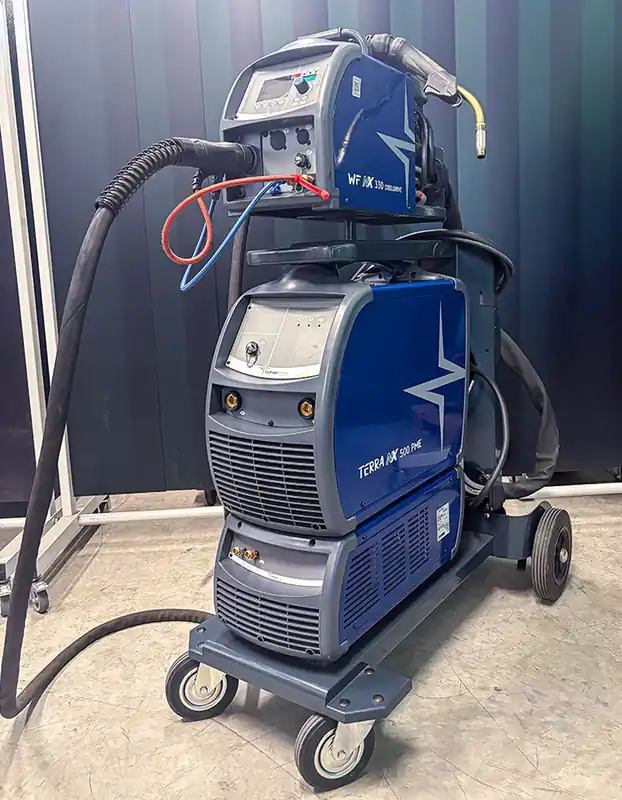

Das angebotene Set enthält einen externen 4-Rollen-Drahtvorschub BÖHLER WF NX 330 SteelDrive, eine externe Flüssigkühleinheit BÖHLER WU 430, einen wassergekühlten MIG/MAG-Brenner mit einer Länge von 4 m, einen Transportwagen, ein Massekabel, eine Brennerhalterung und ein Druckmindererventil für das Schutzgas.
Zustand: gebrauchtes / Occasionsprodukt. Das Gerät kann gewöhnliche Gebrauchsspuren aufweisen, die dem vorherigen Betrieb entsprechen. Der optische Zustand des konkreten Stücks entspricht den Produktfotos.
Technische Parameter der Schweißstromquelle
- Hersteller: voestalpine Böhler Welding
- Modell: TERRA NX 500 PME
- Typ: professionelle invertorbasierte Multiprozess-Schweißstromquelle
- Technologie: ThreeLevel® Inverter
- Schweißverfahren: MIG/MAG, pulsendes MIG/MAG, MMA, TIG DC Lift
- Schweißbereich: 3500 A
- Maximaler Schweißstrom: 500 A
- Stromversorgung: 3×400 V ±15 %, 50/60 Hz
- Maximale Anschlussleistung: 29,7 kVA
- Maximaler Eingangsstrom: 42,1 A
- Empfohlene Trägheitssicherung: 40 A
- Leerlaufspannung: 61 V DC
- Wirkungsgrad: ca. 90 %
- Leistungsfaktor: 0,74
- Schutzart: IP23S
- Isolationsklasse: H
- Netzkabel: 4×6 mm² / 5 m
- Abmessungen der Stromquelle: ca. 690 × 290 × 510 mm
- Gewicht der Stromquelle: ca. 32,5 kg
Belastbarkeit MIG/MAG bei 40 °C
- 500 A50 %
- 470 A60 %
- 420 A100 %
Bei einer Umgebungstemperatur von 25 °C:
- 500 A80 %
- 470 A100 %
Die hohe Belastbarkeit macht das Gerät zu einer geeigneten Lösung auch für intensives Fertigungsschweißen und den Langzeitbetrieb mit hohen Strömen.
Externer Drahtvorschub BÖHLER WF NX 330 SteelDrive
Im Lieferumfang enthalten ist ein professioneller externer Drahtvorschub BÖHLER WF NX 330 SteelDrive mit einem farbigen LCD-Bedienpanel.
- Modell: WF NX 330 SteelDrive
- Vorschubsystem: 4-Rollen
- Antriebsleistung: ca. 120 W
- Drahtvorschubgeschwindigkeit: ca. 0,522 m/min
- Spulendurchmesser: Ø 200 / 300 mm
- Standard-Durchmesser Volldraht: Ø 1,01,2 mm
- Optionaler Bereich Volldraht: Ø 0,61,6 mm
- Flusskern Draht: Ø 0,91,6 mm
- Aluminiumdraht: Ø 0,81,6 mm
- Abmessungen: ca. 660 × 280 × 390 mm
- Gewicht: ca. 13 kg
- Bedienpanel: farbiges LCD
- Schutzart: IP23S
Der externe Drahtvorschub ermöglicht es, die Steuerung und die Drahtspule näher am Arbeitsplatz zu positionieren, was besonders bei großen Konstruktionen und anspruchsvollen Fertigungsanwendungen von Vorteil ist.
Wassergekühlter MIG/MAG-Brenner
Im Lieferumfang enthalten ist ein wassergekühlter MIG/MAG-Brenner mit einer Länge von 4 m.
- Länge: 4 m
- Kühlung: wassergekühlt
- Strombelastbarkeit: min. 300 A
- bestimmt für professionelles MIG/MAG-Schweißen
- geeignet für längere Arbeitszyklen und das Schweißen mit höheren Strömen
Die Wasserkühlung reduziert die thermische Belastung des Brenners bei intensiver Arbeit erheblich und erhöht den Komfort des Schweißers.
Externe Kühleinheit BÖHLER WU 430
Das Set enthält eine originale Flüssigkeitskühleinheit BÖHLER WU 430, die für die professionelle Wasserkühlung des Schweißbrenners vorgesehen ist.
Parameter WU 430:
- Modell: WU 430
- Typ: externe Flüssigkeitskühleinheit
- Stromversorgung: 1×400 V
- Max. Eingangsstrom des konkreten Stücks: 0.55 A
- Kühlleistung laut Typenschild des konkreten Stücks: 1.25 kW
- Kühlmittelvolumen: ca. 5.5 l
- Maximaler Druck: 0,35 MPa / 3,5 bar
- Schutzart: IP23S
- Maße: ca. 705 × 305 × 250 mm
- Gewicht: ca. 16 kg
- Kühlmitteleinfüllung: Teil des Sets
Schweißprozesse und Funktionen
- MIG/MAG
- gepulstes MIG/MAG
- WIG-DC-Lift
- MMA
- synergetische Einstellung des Schweißprozesses
- bis zu 600 Böhler Arc Schweißprogramme
- Möglichkeit zum Speichern eigener Programme
- farbiges 3.5″ LCD-Display
- digitale Anzeige der Schweißparameter
- Einstellung von Drahtgeschwindigkeit, Strom und Materialstärke
- 2T / 4T Modus
- Einstellung der Lichtbogendynamik
- Soft Start
- Burn Back
- Crater Filler
- Punktschweißen
- Unterbrechungsschweißen
- Bilevel MIG/MAG
- Kompatibilität mit U/D- und digitalen MIG/MAG-Brennern
- Kompatibilität mit Push-Pull-Brennern
- bei MMA die Funktionen Hot Start, Arc Force und Anti-Sticking
- digitale CANBUS-Kommunikation
Schweißmaterialien
Das Gerät eignet sich besonders zum Schweißen von:
- unlegiertem Kohlenstoffstahl
- rostfreiem Stahl
- Aluminium und dessen Legierungen
- Massivdrähten
- Fülldrähten
Lieferumfang des angebotenen Sets
- Schweißstromquelle BÖHLER TERRA NX 500 PME
- externer Drahtvorschub BÖHLER WF NX 330 SteelDrive
- 4-Rollen-Drahtvorschubsystem
- Verbindungskabelbaum zwischen Stromquelle und Vorschub
- wassergekühlter MIG/MAG-Brenner 4 m
- Strombelastbarkeit des Brenners min. 300 A
- externe Kühleinheit BÖHLER WU 430
- Kühlmittel
- Transportwagen
- Massekabel min. 50 mm² / 4 m
- Massestromklemme
- MIG/MAG-Brennerhalterung
- Druckminderer für Schutzgas
Hauptvorteile
- Leistung bis zu 500 A
- 420 A bei 100 % Einschaltdauer / 40 °C
- Impuls-MIG/MAG-Schweißen
- geeignet für Stahl, Edelstahl und Aluminium
- professioneller externer 4-Rollen-Drahtvorschub WF NX 330
- große Spulen Ø 200 / 300 mm
- externe Wasserkühlung WU 430
- Kühlleistung 1,25 kW
- 4 m wassergekühlter Brenner
- bis zu 600 Schweißprogramme
- farbiges LCD-Display
- synergetische digitale Steuerung
- hohe Leistung, geeignet für anspruchsvolle Fertigungen
- komplette mobile Einheit auf einem Transportwagen
- professionelle industrielle Ausführung
Verwendung
BÖHLER TERRA NX 500 PME eignet sich besonders für:
- schweren und mittelschweren Metallbau
- die Herstellung von Stahlkonstruktionen
- den Maschinenbau
- den Schiffbau
- Maschinen- und Anlagenbau
- Automobil- und Eisenbahnbau
- Energiewirtschaft und technische Betriebe
- Schweißen von Edelstahl
- Aluminiumschweißen
- Reparatur- und Servicebetriebe
- professionelle Schweißarbeitsplätze mit hoher Auslastung
Normen und Schutz
Schweißstromquelle
- EN/IEC 60974-1
- EN/IEC 60974-10 Class A
- IP23S
Drahtvorschub WF NX 330
- EN/IEC 60974-5
- EN/IEC 60974-10 Class A
- IP23S
Kühleinheit WU 430
- EN/IEC 60974-2
- EN/IEC 60974-10 Class A
- IP23S
