Popis
Monitor / tester měření kapacity a monitorování stavu akumulátorů. DT24 – 100A / 278V DC s Bluetooth
Modul DT24 slouží k realtime monitoringu stavu nabití akumulátoru a měření odebíraného proudu a napětí. Monitoring lze využít především pro sledování stavu nabíjení a odběru akumulátoru u menších solárních, větrných či vodních elektráren. Monitorovací systém je navíc možné připojit pomocí Bluetooth k mobilnímu telefonu, tabletu nebo pc s Windows a sledovat tak i všechny informace vzdáleně.
Modul Atorch DT-24 zaznamenává data o napětí, proudu, vnitřním odporu, z kterých vypočítá výkon a graficky znázorňuje stav nabití baterie. Součástí balení je externí teplotní čidlo, které po připojení k modulu zvládne sledovat teplotu připojeného akumulátoru. Nechybí zde ani funkce alarmu, která dokáže zvukovým signálem upozornit na podpětí / přepětí akumulátorů (obě hodnoty jsou nastavitelné v menu testeru).

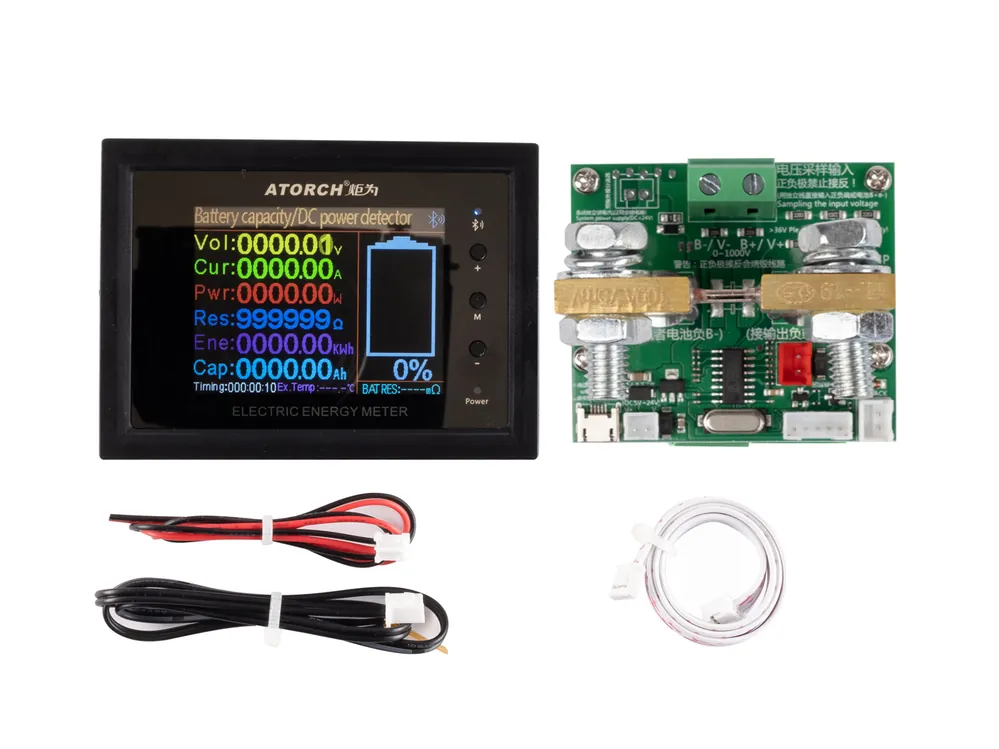

Celý systém se skládá ze dvou částí, jednou je velký grafický displej s ovládacími tlačítky, který zobrazuje: Napětí DC (V), Proud (A), Výkon (W), Vnitřní odpor (R), Energie celková (Wh), Kapacita (Ah), Teplota (externí čidlo), celkový čas vybíjení. Druhá část je DPS s elektronikou a konektory pro připojení akumulátoru, zátěže (spotřebič, měnič), napájení a teplotního čidla. Modul lze napájet prostřednictvím micro USB konektoru, nebo skrze dvou pinový konektor, ke kterému lze připojit zdroj napětí 5-24V DC.
Modul je možné skrze Bluetooth připojit k Windows PC, telefonu Android (5.0 a vyšší) nebo k iOS (IPhone) aplikace pak dokáže zobrazit hodnoty stejně jako samotný modul, a navíc umožnuje exportovat naměřená data v čase do .txt.
Schéma zapojení si můžete prohlédnout v galerii obrázků u výrobku.
Tester je vhodný zejména pro Olověné a Gelové akumulátory, které nevyžadují balancování napětí jednotlivých článků jako je tomu například u Li-ion akumulátorů.
Pozor! modul nerozlišuje směr toku proudu.
Tester neměří jednotlivé články v akumulátoru ale měří jej a testuje jako celek.
Zařízení vyžaduje odbornou montáž.
Maximální zatížení testeru je 278V DC / 100A.
Ukázka exportu záznamu do .txt
Time Voltage(V) Current(A) Power(W)
19:39:06 27,8 28,16 782,848
19:39:07 27,8 28,29 786,462
19:39:08 27,8 28,26 785,628
Obsah balení: Tester DT24, kabeláž
Parametry
| Max napětí | 278V DC |
| Max proud | 100A |
| Napájení | micro USB / 2pin konektor 5-24V DC |
| Bluetooth | Windows, Andorid, iOS |
| Displej | Grafický, barevný 48x36mm |
| Rorzměr otvoru pro vestavbu displeje do panelu | 76x53mm |
| Celkový rozměr modulu s displejem včetně rámečku | 76x53x17mm ŠxVxH |
| Rozměry DPS s elektronikou | 58x50x36mm ŠxVxH (výška je uvedena včetně distancí 10mm) |
| Celková hmotnost | 130g |
| Váha balení [kg]: | 0.22 kg |
