Popis

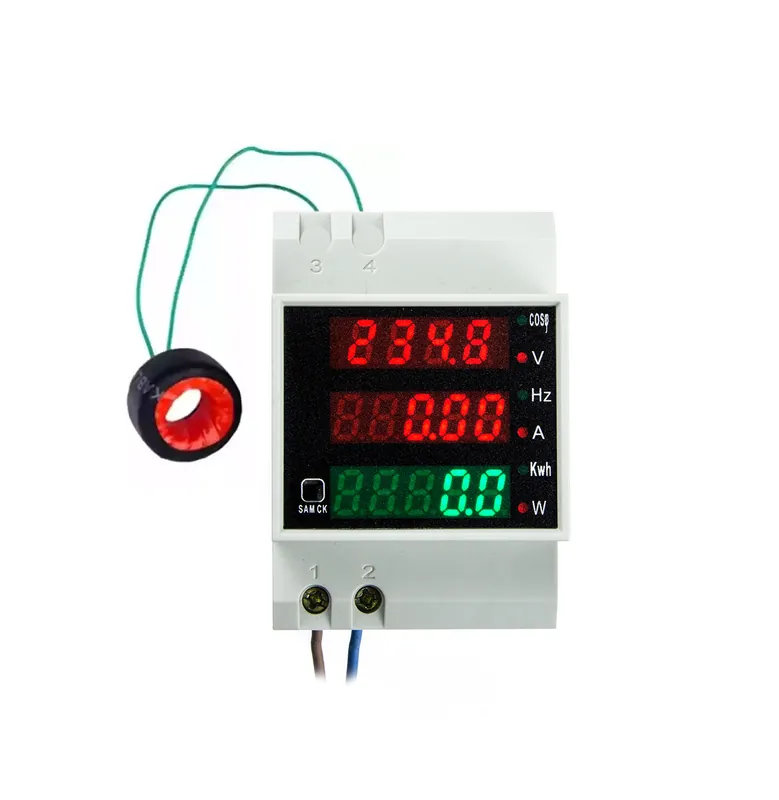

Multifunkční V/A metr na DIN lištu s měřením střídavého napětí 80-300V, proudu 0-100A, frekvence 45-65Hz a spotřebou el. energie a účiníku.
Modul je určen pro montáž na DIN lištu do rozvaděcích skříní v domácnostech, dílnách, provozech či laboratořích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník.
K modulu je připojena měřící cívka, která měří proud do 100A za pomocí indukce (bezkontaktně). Cívka nelze otevřít a tudíž je nutné cívkou kabel provléct.
Na předním panelu modulu se nachází tři jednotlivé displeje s podsvícením o celkovém rozměru 36x32mm, displeje zobrazují aktuální hodnoty proudu, napětí a spotřeby (A,V,W), po krátkem stisku tlačítka pod displejem dojde k přepnutí zobrazených hodnot na celkovou měřenou spotřebu, frekvenci síťového napětí a Účiník. (Kwh, HZ a cos ). Modul si pamatuje celkovou spotřebu i po odpojení napětí, dlouhým stiskem tlačítka pod displejem dojde k vynulování celkové spotřeby.
Modul je napájen přímo ze sítě 230V, vstupní napětí je realizován pomocí běžné šroubovací svorkovnice.
Obsah balení: měřidloParametry
| Měření napětí | AC 80 – 300 V |
| Spotřeba | 16,5W |
| Měření frekvence | 45 – 65 Hz |
| Měření proudu | do 100 A |
| Maximální příkon | 30 kW |
| Zobrazované napětí | 80 – 300 V |
| Zobrazovaný proud | 0,01 – 100 A |
| Zobrazovaný výkon | 0.1~999.9W / 1000~30000W |
| Zobrazovaná energie | 0~99999kWh (stav počítadla energie je zapamatován i při odpojení od napětí) |
| Otvor pro kabel (maření proudu) | 10mm |
| Rozměr modulu | 54x64x80 (ŠxHxV) |
| Váha modulu | 122g |
| Váha balení [kg]: | 0.13 kg |
