Popis
Společnost OMEGA představuje platinový odporový element OMEGAFILM zkonstruovaný za použití technik, které se využívají k výrobě miniaturních elektronických integrovaných obvodů. Výsledkem je přesný odporový snímací prvek (například Pt100), který je k dispozici v malých velikostech a robustním keramickém pouzdře. Elementy OMEGAFILM jsou kalibrovány podle celosvětově uznávané křivky DIN 43760 (alfa = 0,00385), což umožňuje použití elementu se standardními přístroji dostupnými od společnosti OMEGA a dalších výrobců po celém světě.
Přesnost a specifikace:
Platinové odporové snímací elementy Pt100 a další, typu OMEGAFILM jsou kalibrovány podle mezinárodně uznávané křivky DIN 43760 (alfa = 0,00385) a splňují standardní toleranci DIN 0,1%. Pokud používáte tabulky, mějte na paměti, že konkrétní provozní rozsahy pro elementy se liší a jsou uvedeny ve specifikacích.
Aplikace:

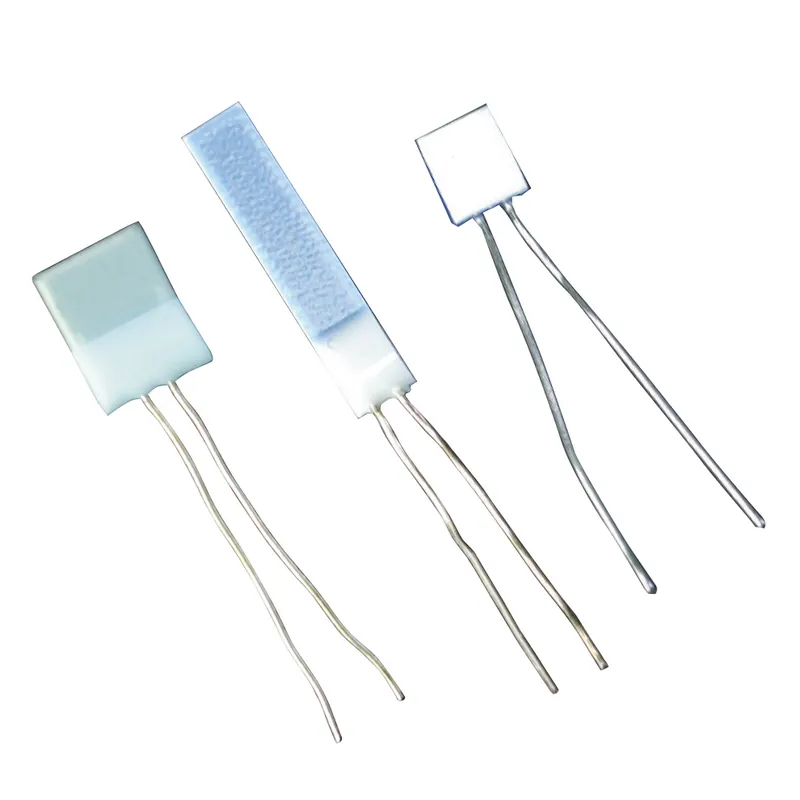

Odporové elementy OMEGAFILM typu Pt100 a další, jsou díky své malé velikosti a tenkému, plochému pouzdru vhodné pro široké spektrum aplikací. Odporové elementy série W jsou vyrobeny z tenké fólie obalené ve válcovém keramickém pouzdře. Jednoduché elementy série W (například W2103) se hodí k zapouzdření v krátké ochranné trubce nebo v mělkém otvoru vyvrtaném v kovovém krytu. Duální elementy série W (například W2202) se skládají ze 2 samostatných 2 vodičových tenkovrstvých odporových snímačů ve válcovém keramickém 4 vodičovém pouzdru. Série F (například F3101) jsou tenkovrstvé 2 vodičové odporové snímací elementy na ploché keramické základně. Ty mohou být přilepeny, přicementovány nebo zality. Pro získání přesných reprezentativních měření je důležitý dobrý tepelný kontakt mezi povrchem a elementem. U dočasných instalací lze použít kompatibilní tepelně vodivou směs s jmenovitou teplotou, jako je například plastické mazivo.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
