Popis
Hydrostatický hladinoměr se dvěma vstupy pro kontrolu a měření hladiny neagresivních kapalin (voda, olej) v beztlakých, nádržích, jímkách, zásobnících vody v místech, kde nelze opticky zjistit výšku kapaliny, nebo kde je nutné neustále kontrolovat přesnou hladinu.

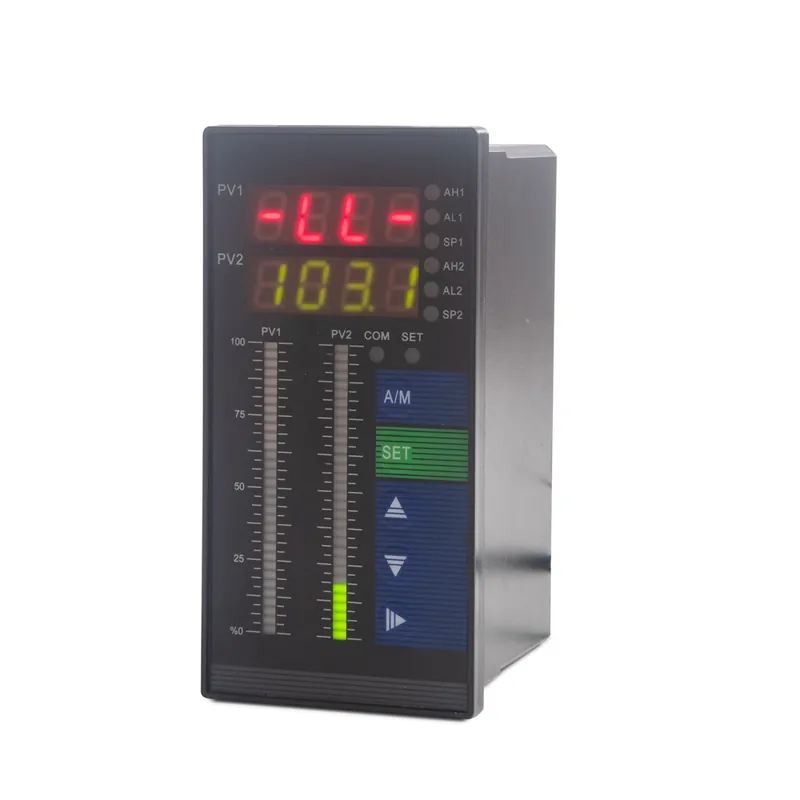

Hladinoměr určený pro vestavbu do panelu je vybaven dvěma vstupy pro hydrostatické sondy, které měří výšku hladiny vody v cm s rozlišením na 0,1cm. Každý ze vstupů je možné osadit čidlem s odlišným rozsahem měření a lze tak najednou měřit dvě různé hladiny kapaliny ve dvou nádržích nezávisle na sobě. Pro každé čidlo je možné nastavit horní a spodní alarm, který při překročení nastavené hodnoty spíná výstupní relé 230V/3A. Relátka pak mohou spínat zvukový či optický alarm, nebo mohou sloužit například pro spínání čerpadel pro regulaci hladiny kapaliny v nádrži. Pro zobrazení naměřených hodnot je snímač hladiny vybaven LED displejem a bargrafem. Přístroj dovoluje nastavit také hysterezi a má integrovanou možnost kalibrace, připojené čidlo je nutno při prvním spuštěním nakalibrovat. Modul je napájen pomocí napětí AC 230V/50Hz s příkonem 5W. Drátová čidla, napájení i reléové výstupy se připojují do modulu pomocí klasické šroubovací svorkovnice. Ovládání Hladinoměru je realizováno membránovými tlačítky vedle bargrafu.
Kalibrace čidla: Po ponoření čidla do kapaliny, může hladinoměr ukazovat rozdílnou hloubku oproti skutečnému stavu, tento rozdíl je zapotřebí v nastavení hladinoměru přičíst či odečíst. Před prvním použitím je nutné znát přesnou hloubku ve které bude čidlo umístěno a podle, které bude možné zkontrolovat a nakalibrovat čidlo před jeho prvním použitím.
Hladinoměr je určený pouze pro čidla 24V/4-20mA
Hydrostatický snímač hladiny je ovlivněn aktuálním atmosférickým tlakem a při změně tlaku může dojít k mírným odchylkám při měření.
Hladinoměr je určený pouze pro použití v beztlakých nádržích.
Jelikož se jedná o čidlo, které měři tlak kapaliny dle výšky vodního sloupce, je nutné aby bylo nainstalováno na dně nádrže.
Čidlo není součástí balení a je nutné jej zakoupit zvlášť, v naší nabídce naleznete několik typů hladinových čidel.
Obsah balení: Hladinoměr, návod.
Parametry
| Typ | Hydrostatický hladinoměr DIN s dvěma vstupy |
| Rozsah měření dle čidla | dle čidla |
| Zobrazení | LED displej červený / zelený |
| Napájecí napětí | 80-240V AC/50Hz |
| Výstupní napětí | 24V DC |
| Výstupní relé | ANO 4x spínací 3A 230V (dva pro každý vstup) |
| Nastavení alarmu | ANO |
| Nastavení hystereze | ANO |
| Kalibrace | ANO |
| Rozlišení | 0,1cm |
| Paměť pro odpojení | ANO |
| Přesnost | +-0,3% |
| Pracovní teplota | 0-40°C |
| Rozměry pro pro zabudování | 151x74x85mm (VxŠxH) |
| Celkové rozměry | 160x80x93mm (VxŠxH) |
| Hmotnost | 600g |
| Váha balení [kg]: | 0.65 kg |
