Popis

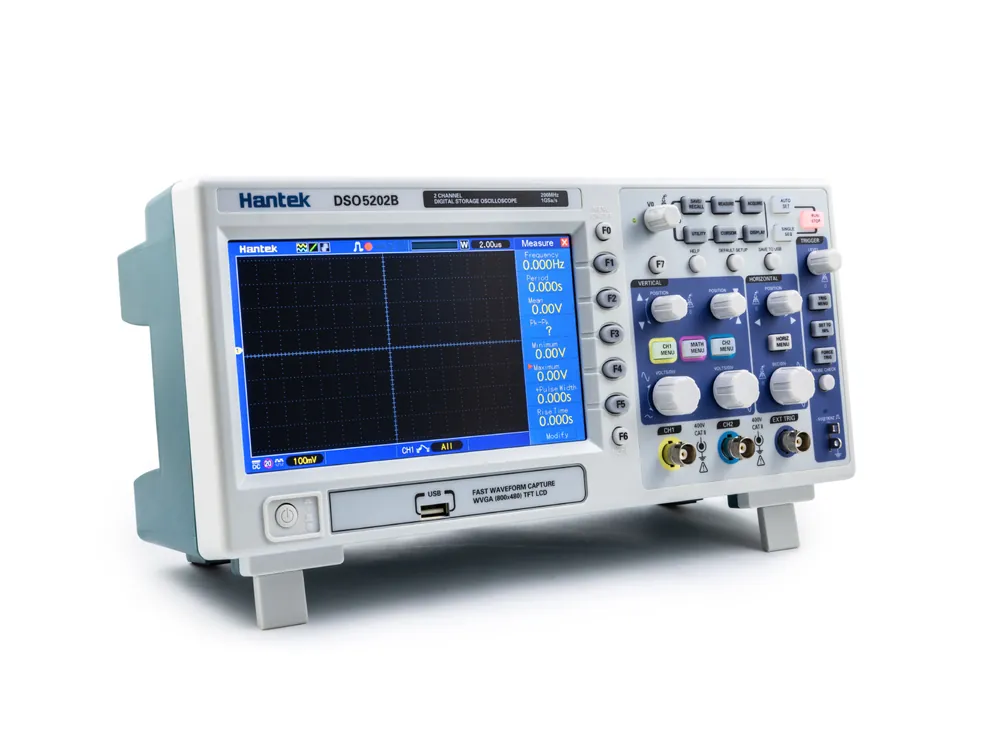

Profesionální dvoukanálový ociloskop Hantek DSO5202B 200Mhz. Osciloskop se vyznačuje výborným poměrem cena/výkon, mezi jeho hlavní přednosti patří šířka páma 200Mhz, vzorkovací frekvence 1GS/s, Velký 7″ barevný LCD displej s jemným rozlišením 800×480 bodů, USB vstup a výstup, matematické funkce včetně FFT, 32 automatických měření, funkce autoset a především jednoduchost a intuitivnost ovládacích prvků osciloskopu.
Displej je obklopen ovládacími funkčními tlačítky F0 – F7, kterými lze na displeji snadno přepínat různá nastavení a funkce (nápovědou jsou vždy dialogová okna v AJ s vysvětlením ovládání). Zobrazovat naměřené hodnoty lze buď jako tečky nebo jako vektory, přitomna je také funkce perzistence displeje, díky které vidíte historický průběh signálů v průběhu celého měření. Nechybí nastavení kontrastu nebo typu a viditelnost mřížky. Samozřejmostí je přepínání zobrazení mezi YT a XY.
Ovládací program osciloskopu obsahuje všechny nejdůležitější a očekávané funkce, kterými se pyšní i podstatně dražší měřící stanice. Jsou to například funkce Autoset, Single/dual Windows, matematické funkce včetně FFT, rozsáhlé možnosti spouštění s podrobným nastavením (Edge, Pulse, Slope, Swap, Owertime, Video, AC Line a externím zdrojem), možnost ukládání a nahrávání signálu (do interní paměti nebo na USB disk), široká nabídka měřících kurzorů a měřitelných hodnot jak v rámci horizontálního, tak vertikálního systému, nechybí ani módy a nastavení akvizičního režimu či nastavení obrazovky a mnoho dalších.
Uživatelské prostředí programu je intuitivní a uživatelsky přátelské i pro méně zkušené uživatele. Ovládací program osciloskopu je kompletně v anglickém jazyce. Výrobce postupně uvolňuje vylepšení firmware, které je ke stažení zdarma.
Osciloskop je základem pro každou hobby dílnu i profesionální servisní středisko a nelze jej nahradit žádným jiným měřícím přístrojem či kombinací více přístrojů. dokáže přesně zobrazit v časové a amplitudové oblasti průběh připojených elektrických signálů, dokáže nahradit například přesné stejnosměrné i střídavé nf i vf milivoltmetry a voltmetry, měřiče špičkového i efektivního napětí, otáčkoměry, logické sondy a další. Ociloskop umí zaznamenávat a zobrazovat průběhy napětí a jeho změny v závislosti na změně funkce připojeného zařízení. Je to tedy velmi univerzální přístroj v široké oblasti zájmu o elektroniku a diagnostiku servis a vývoj. Díky přesnému měření se vyhnete neustálé výměně náhradních dílů bez zjištění příčiny závady, což zabírá čas, a hlavně prodražuje opravy. Osciloskopem je možné měřit prakticky veškerou elektroniku, v domácnosti i průmyslu při opravách a vývoji elektronických zařízení, skvělé jsou také pro odhalování závad a diagnostiku v automobilech, pro měření a porovnávání napěťových vstupů a kontrolu čidel, zapalování a pro kontrolu veškeré elektronky uvnitř vozu.
Ovládací software pro PC
Obsah balení: Osciloskop DSO5202B, 2x osciloskopická sonda 1x/10x, USB kabel, napájecí kabel, software na CD.
Parametry
| Kanály | 2 |
| Šířka pásma | 200MHz (-3dB) |
| Vzorkovací frekvence | 1GS/s |
| Doba náběhu | 3ns |
| Časová základna | 2ns/div až 40s/div přesnost ±50ppm |
| Délka záznaku | 40K |
| Horizontální sample rate | 500MS/s – 1GS/s |
| Vertikální rozlišení | 8 bitů |
| Impendance | 1M±2% 20pF±3pF |
| Vazba | AC/DC/GND |
| Pokročilý ovládací software | (v angličtině) |
| Funkce autoset | anO |
| Matematické funkce | +. -. *. /. FFT |
| Ukládání záznamu měření | (USB Host na předním panelu) |
| 32 | automatických měření |
| 7″ barevný displej | s rozlišením 800×480 |
| Interface | USB 2.0 |
| Napájení | síťové 230V/30W |
| Rozměry | 385(š) x 245(v) x 200(h) |
| Váha | 2.1Kg |
| Váha balení [kg]: | 2.77 kg |
Více parametrů
