Popis

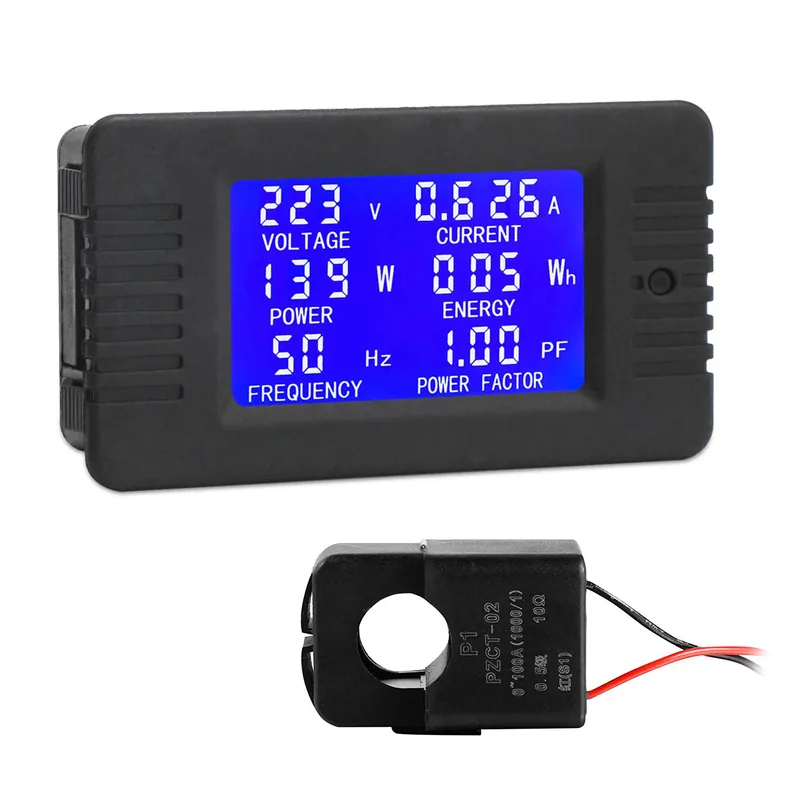

Multifunkční panelové měřidlo s měřením střídavého napětí 80-260V, proudu 0-100A otevíratelným proudovým transformátorem, frekvence 45-65Hz a spotřebou el. energie a účiníku.
Modul je vhodný pro vestavbu do panelů nebo, konstrukčních krabiček v domácích dílnách, školních laboratořích a servisních střediscích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník.
Společně s modulem je dodáván proudový otevíratelný transformátor, který se stará o měření proudu do 100A! Cívka měří proud za pomocí indukce (bezkontaktně) stačí jí připojit k měřícímu modulu a „zacvaknout“ na okruh, který chceme měřit. Cívku je možné rozevřít a nacvaknout na spotřebič nebo již nainstalovaný el. okruh bez nutnosti rozebírání okruhu.
Na předním panelu modulu se nachází velký podsvícený displej o rozměrech 50x30mm, displej umí zobrazit najednou všechny měřené hodnoty: napětí, proud, aktuální spotřebu W, celkovou spotřebu W, frekvenci a PF (Účiník). Vedle displeje se nachází pouze jediné multifunkční tlačítko: krátký stisk – zapnutí/vypnutí podsvětlení (stav podsvětlení je zapamatován i při odpojení od napětí), stisk 3 s: funkce alarmu – slouží k nastavení výkonu ve wattech při jehož překročení se rozbliká podsvícení a hodnota výkonu, stisk 5 s: následovaný krátkým potvrzovacím stiskem – vynulování počítadla celkové spotřeby el. energie.
Na zadní straně modulu je vyvedena svorkovnice pro napájení modulu a vstup měřící cívky. Modul je napájen přímo ze sítě. Po odpojení od sítě si modul pamatuje nastavení a celkovou spotřebu el. energie.
Schéma zapojení modulu naleznete v galerii výrobku.
Obsah balení: Vestavné měřidlo, měřící cívka.Parametry
| Měření napětí | AC 80 – 260 V |
| Spotřeba | 7,6W |
| Měření frekvence | 45 – 65 Hz |
| Měření proudu | do 100 A (otevřená měřící cívka) |
| Maximální příkon | 22 kW |
| Zobrazované napětí | 80 – 260 V |
| Zobrazovaný proud | 0,00 – 99,99 A |
| Zobrazovaný výkon | 0.0~999.9W / 1000~9999W |
| Zobrazovaná energie | 0~999kWh (stav počítadla energie je zapamatován i při odpojení od napětí) |
| LCD Displej 50x30mm s modrým podsvícením | zobrazuje najednou napětí, proud, frekvenci, aktuální a celkovou spotřebu a účiník |
| Barva modulu | černá |
| Materiál krytu | nylon |
| Vnitřní průměr měřící cívky | 16mm |
| Rozměr modulu | 90x25x49,6mm (ŠxVxH) |
| Rozměr otvoru pro vestavbu modulu | 86x44x23mm (ŠxVxH) |
| Hmotnost | 120g |
| Váha balení [kg]: | 0.1531 kg |
