Popis

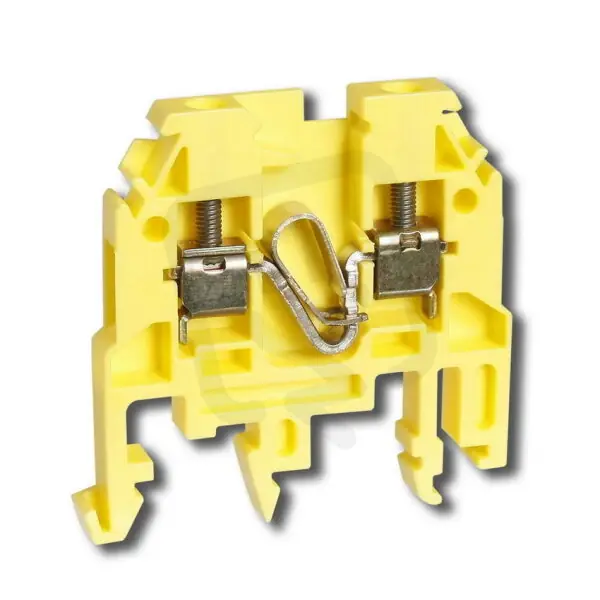

Řadová svorka RSA 2,5 A – žlutá ELEKTRO BEČOV A821265
Řadová svorka RSA 2,5 A – žlutá ELEKTRO BEČOV A821265 (EAN 8595155003270) je jednopatrová svorka s 2 připojovacími místy a šířkou 5 mm, určená pro pevné i vícežilové vodiče o průřezu 0,5-2,5 mm2 (laněný vodič 0,5-1,5 mm2) při jmenovitém napětí 1000 V a jmenovitém proudu 24 A se šroubovým připojením.
Montáž probíhá na DIN lištu/G-lištu, rozměry jsou výška 40,5 mm a hloubka 41,5 mm, těleso z termoplastu s třídou hořlavosti UL94 V0 a provozní teplotou -40105 °C; svorka vyžaduje ukončovací přepážku a nemá ochranu Ex e ani vnitřní propojení fází.
Proč si vybrat tuto řadovou svorku?
- Poskytuje dvě připojovací místa pro jednoduché a přehledné propojení vodičů.
- Je řešena s jedním patrem, což umožňuje kompaktní montáž na lištu.
- Určena pro pevné vodiče o průřezu 0,52,5 mm2.
- Podporuje vícežilové připojení v rozsahu 0,52,5 mm2.
- Umožňuje připojení laněných vodičů o průřezu 0,51,5 mm2.
- Vyžaduje použití ukončovací přepážky pro správné zakončení řady.
Interní název produktu
Řadová svorka RSA 2,5 A – žlutá
Podrobný popis produktuSvorka RSA 2,5 A ŽL
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
