Popis

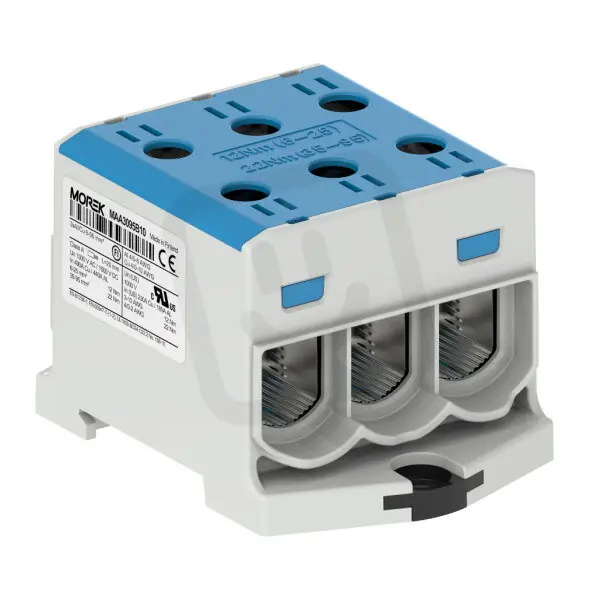

Univerzální řadová svorka OTL 95-3xAl/Cu 6-95mm2 1000V modrá MOREK MAA3095B10
Univerzální řadová svorka OTL 95-3xAl/Cu 6-95mm2 1000V modrá MOREK MAA3095B10 (EAN 4744397014320) je určena pro vícežilové vodiče 695 mm2 a lanka 670 mm2, disponuje 6 připojovacími místy, jmenovitým proudem 490 A a jmenovitým napětím 1500 V.
Svorka má šroubové připojení, montuje se na lištu DIN 35 mm, má interně propojené fáze, není nutná ukončovací přepážka a její rozměry jsou 84 × 59 × 51 mm při provozní teplotě -25 až 80 °C.
Proč si vybrat tuto řadovou svorku?
- Určena pro použití v instalacích do 1000 V.
- Kompatibilní s hliníkovými i měděnými vodiči v provedení 3xAl/Cu.
- Umožňuje připojení vícežilových vodičů s průřezem 695 mm2.
- Pro laněné vodiče je připojitelný průřez 670 mm2.
- Má 6 připojovacích míst.
- Ukončovací přepážka není nutná, což zjednodušuje montáž.
Interní název produktu
Univerzální řadová svorka OTL 95-3 modrá
Podrobný popis produktuUniverzální řadová svorka OTL 95-3xAl/Cu 6-95mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
