Popis

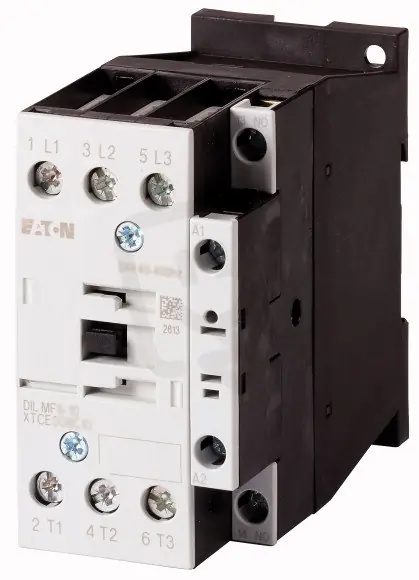

DILMF14-10(RAC240) Tichý stykač 12A/5,5
Stykač DILMF14-10(RAC240), EAN 4015081042463, je tichý stykač s řídícím napětím 190240 V AC (50/60 Hz) a disponuje 3 spínacími kontakty a 1 pomocným spínacím kontaktem.
Hlavní obvod se připojuje šroubově, provozní proudy jsou 20 A (AC-1, 400 V) a 12 A (AC-3, 400 V) s výkonem 5,5 kW (AC-3); v režimu AC-4 je to 7 A / 3 kW.
Kompaktní rozměry: 45 mm šířka, 85 mm výška a 97 mm hloubka.
Proč si vybrat tento tichý stykač?
- Model je určen pro provoz s jmenovitým pracovním proudem 12 A (označení 12A/5,5).
- Jedná se o nemodulární provedení, vhodné pro samostatnou montáž do rozváděče.
- Pro ovládání vyžaduje střídavé (AC) napětí.
- Vestavěné má 3 spínací kontakty, které zajišťují potřebné spínací funkce.
- Neobsahuje rozpínací kontakty (bez rozpínacích kontaktů).
- Řídící cívkové napájení pracuje v rozsahu 190240 V AC (50 Hz).
Interní název produktu
DILMF14-10(RAC240) Tichý stykač 12A/5,5
Podrobný popis produktuDILMF14-10(RAC240)
Výkonový stykač, 3p+1S, 10HP/600VAC, SEMI F47
Výkonový stykač,
Aplikace: Výkonový stykač pro průmysl polovodičů podle SEMI F47, Výkonové stykače do 150 A s elektronickým pohonem
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: Stykače vhodné pro průmysl polovodičů podle SEMI F47, Stykače bez bručení, vhodné pro automatizaci budov., Pohon lze použít při 50 – 400 Hz.
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrované bezpečnostní zapojení.
