Popis

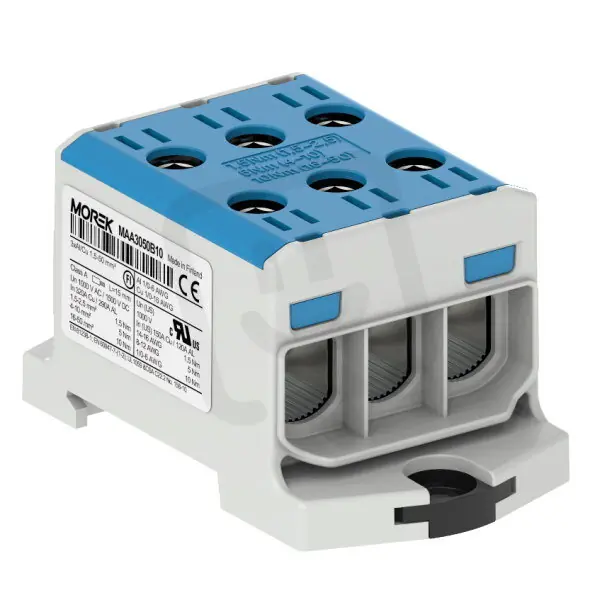

Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm2 1000V modrá MOREK MAA3050B10
Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm2 1000V (MOREK MAA3050B10), EAN 4744397014290, v modré barvě nabízí 1 patro a 6 připojovacích míst.
Podporuje vícejádrové vodiče o průřezu 1,550 mm² a lanka 1,535 mm², má jmenovité napětí 1500 V a jmenovitý proud 320 A, je vybavena interně propojenými fázemi a šroubovým připojením pro montáž na DIN lištu 35 mm.
Tělo z termoplastu, rozměry 80×46×41 mm a provozní teplota -25 až 80 °C, přičemž není nutná ukončovací přepážka.
Proč si vybrat tuto univerzální řadovou svorku?
- Navržena pro mechanické spojení hliníku i mědi (Al/Cu).
- Určená pro napětí do 1000 V.
- Podporuje připojení vícežilových vodičů s průřezem 1,5-50 mm2.
- Umožňuje připojení laněných vodičů o průřezu 1,5-35 mm2.
- Má 6 připojovacích míst.
- Nevyžaduje použití ukončovací přepážky.
Interní název produktu
Univerzální řadová svorka OTL 50-3 modrá
Podrobný popis produktuUniverzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
