Popis

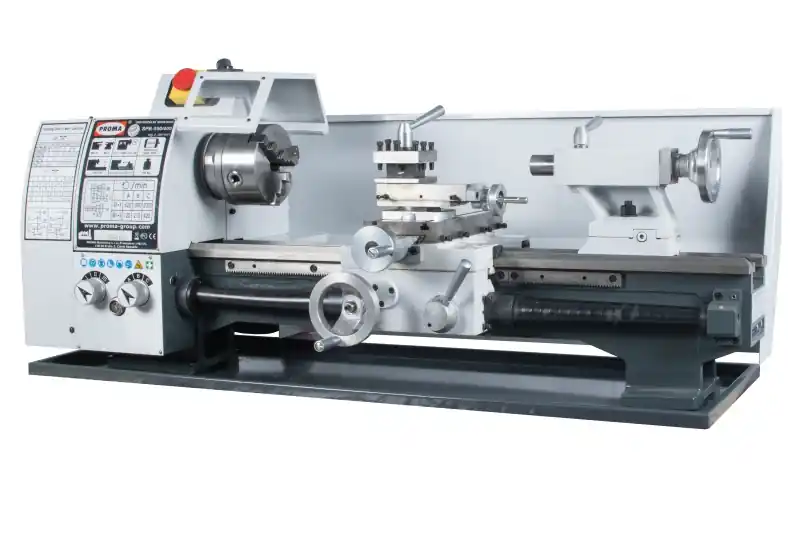

Popis Univerzální soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva. Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin, přes neželezné kovy, až po ocele vysoké pevnosti. Soustruh umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na stroji lze řezat všechny dané druhy závitu s velkým rozsahem stoupáním. Univerzálnost soustruhů zvyšuje možnost použití zvláštního příslušenství.
- Vyznačují se optimálním rozsahem otáček, který umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, upichování, zapichování, vrtání apod.
- Možnost výroby závitů s velkým rozsahem stoupání
- Soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva
- Zaručená házivost vřetene <0,02 mm
- Krytá závitová tyč
- Pohodlný hlavní vypínač
- Vhodné pro nože 12×12 mm
Základní příslušenství:
- 3- čelisťové sklíčidlo Ø 125 mm
- Pevný hrot 2 ks
- Sada ozubených kol
- Sada klíčů
- Ozub. a klínové řemeny
- Záchytná vana na třísky je součástí soustruhu
| Příkon | 550.000 | W |
|---|---|---|
| Točná délka | 550.000 | mm |
| Napětí | 400 | V |
| Točný Ø nad ložem | 250 | mm |
| Točný Ø nad suportem | 150 | mm |
| Průměr uni.sklíčidla | 125 | mm |
| Průchod vřetene | 20 | mm |
| Posuv pinoly | 68 | mm |
| Rozsah otáček | 125 – 2 000 (6 st.) | min.¹ |
| Závity palcové – rozsah | 8 – 35 (15 st.) | záv./1″ |
| Automatický posuv podélný – počet stupňů | 22 | |
| Vzdálenost od nož.hlavy do osy soustr. | 13 | mm |
| Max.posuv nož.suportu | 72 | mm |
| Max.posuv příč.suportu | 110 | mm |
| Max.posuv podél.suportu | 550 | mm |
| Hmotnost | 130 | kg |
| Rozměry (d x š x v) | 1 085 x 588 x 460 | mm |
| Balení – rozměr bedny (d x š x v) | 1 170 x 560 x 500 | mm |
