Popis

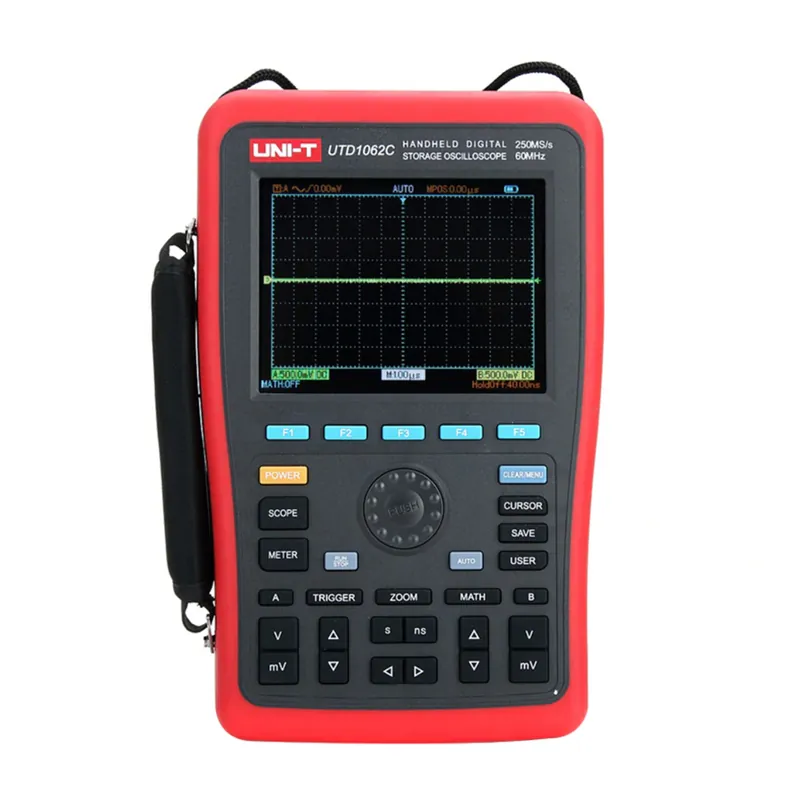

Ruční digitální osciloskop s multimetrem UNI-T UTD1062C s barevným displejem a možností ukládání informací je přenosné zařízení s 2 kanály. Osciloskop disponuje vzorkováním 250 MS/s a šířkou pásma 60 MHz. Osciloskop lze napájet buďto z integrované baterie (3 hodiny provozu na jedno nabití), nebo ze sítě přiloženým napájecím adaptérem.
Obsah balení: UNI-T UTD1062C, 2 měřící sondy, převodníky proudu a napětí, napájecí kabel, DC adaptér, uzamykatelný kufřík.
Vlastnosti:
Počet kanálů 2
Šířka pásma:60MHz
Vzorkovací kmitočet: 250MS/s
Rozhraní: USB (USB HOST) pro ukládání záznamů
Automatické měření: (27 parametrů signálu)
Frekvenční čítač: 6 místný frekvenční čítač
Funkce multimetru: měření napětí AC/DC, proud AC/DC, odpor, kapacita, test diod, akustický test vodivosti
Manuální/automatické nastavování rozsahu
Spouštěcí systém: hrana, impuls, video a střídavý (edge, pulse, video and alternate)
Matematické operace: +,-,x,/,FFT
Automatické měření: (27 parametrů signálu)
Výdrž na baterie: 3hodiny
Parametry
| Počet kanálů | 2 |
| Šířka pásma | 60MHz |
| Vzorkovací kmitočet | 250MS/s |
| Nástupná hrana | <=5.8ns |
| Ekvivalentní vzorkovací kmitočet | 25GS/s (pro periodické signály) |
| Vertikální citlivost | 5mV~50V/div |
| Délka zápisu | 2*512k |
| Scan time base | 5ns~50s/div |
| Spouštěcí systém | hrana impuls video a střídavý (edge pulse video and alternate) |
| Frekvenční čítač | 6 místný frekvenční čítač |
| Matematické operace | +-x/FFT |
| Integrovaný | digitální multimetr a speciální funkce LCD copy |
| Funkce multimetru | |
| Odpor | 600/6M/60MOhm: ±(1.5%+5) 6k/60k/600kOhm: ±(1.2%+5) |
| DC napětí | 600mV 6V 60V 600V 1000V: ±(1.5%+5) |
| AC | (střídavé – 45Hz~400Hz) 600mV 6V 60V 600V 700V ±(1.2%+5) |
| DC proud | 6mA 60mA 600mA +-(1.2%+5) 6A ±(1.5%+5) |
| AC proud | (45Hz~400Hz): 6mA 60mA 600mA ±(2%+5) 6A: ±(2.5%+5) |
| Kapacita | 6nF-6mF: ±(5%+10) 60nF 600nF 6uF 60uF 600uF: ±(4%+5) |
| Akustický test vodivosti | ANO |
| Test diod | ANO |
| TREND diagram | graf |
| max. údaj zobrazitelný na displeji | 5999 |
| Displej | barevný 145mm (5.7″) |
| Napájení | baterie nebo adaptér |
| Rozměry | 268mm x 168mm x 60mm |
| Hmotnost | 1.8kg |
| Váha balení [kg]: | 3.77 kg |
Více parametrů
