Popis
Modul spínaného zdroje DPX6012S 0-60V 0-12A s přesnou digitální regulací proudu a napětí je určen pro instalaci / vestavbu do panelu či vlastní krabičky.
Hlavní průhledný polykarbonátový panel s černým pozadím v sobě ukrývá barevný LCD 1,8″ pro přehledné zobrazení napětí, proudu a výkonu a pro rychlé nastavení všech potřebných parametrů. Modul umožnuje plynule nastavení proudu a napětí v rozsahu 0-60V / 0-12A s rozlišením na dvě desetinná místa. Přesnost odchylka zdroje je pouhých +-10mA / +-10mV. Modu disponuje ochranami a pracovními režimy, které známé z profi laboratorních zdrojů: Opv, Ocp, Opp. Díky vestavěné pamětí lze navolit a uložit až deset přednastavených V/A presetů.
OVP – ochrana proti přepětí, OCP – ochrana proti nadproudu a OPP – ochrana proti překročení výkonu.

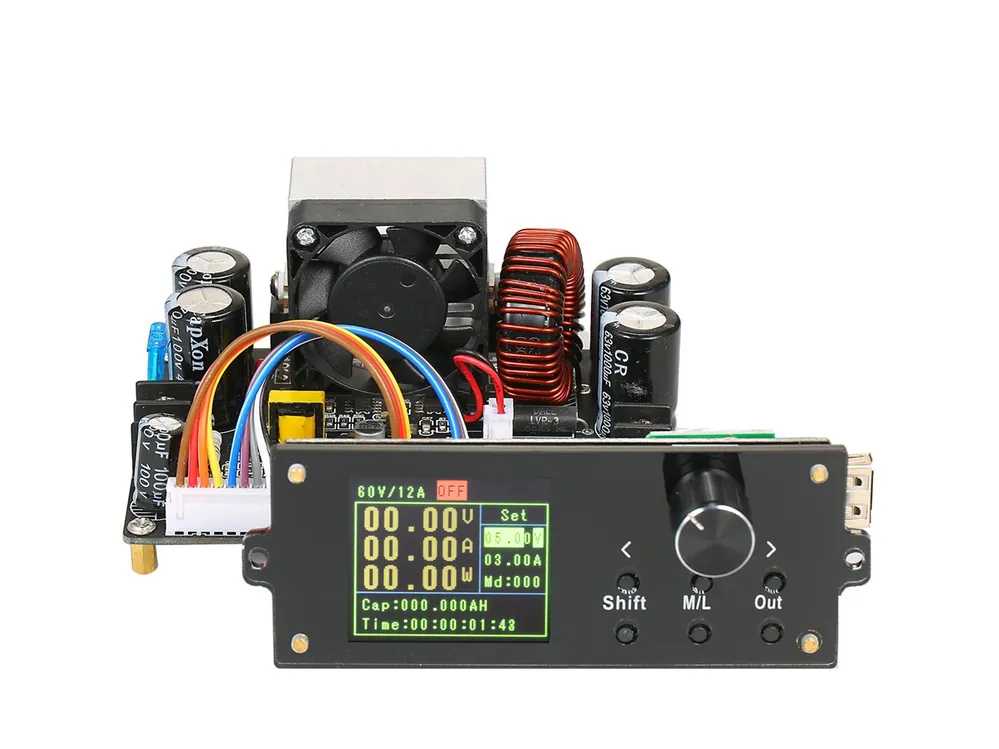

Modul se skládá z dvou desek, první je panel s displejem a ovládacími tlačítky, ten je propojen s deskou regulátoru, která má aktivní chlazení, to se spouští při výkonech nad 50W. Pro připojení napájecího napětí se na desce zdroje nachází šroubovací svorkovnice. Modul zdroje lze napájet napětím 6-75V DC, účinnost zdroje je 91%.
Modul je vhodný zejména pro vlastní DIY řešení spínaného zdroje, či vestavbu do panelu v dílně / servisním středisku či školní laboratoři.
Obsah balení: zdroj, kabeláž pro propojení DPS.
Parametry
| Model | DPX6012S |
| Napájení | 6-75V DC |
| Max výkon | 720W |
| Rozsah napětí | 0-60V |
| Rozsah proudu | 0-12A |
| Účinnost | 91% |
| Displej | LCD grafický 1,8″ |
| Přesnost | +-10mA / +-10mV |
| Rozlišení | D=10mA , 10mV |
| Rozměr panelu s displejem | 105x45mm ŠxV + 5mm z každé strany (očka pro m3 šroub) |
| Rozměr DPS regulátoru | 110x76x55mm ŠxHxV včetně distančních sloupků |
| Hmotnost | 245g |
| Váha balení [kg]: | 0.351 kg |
