Popis

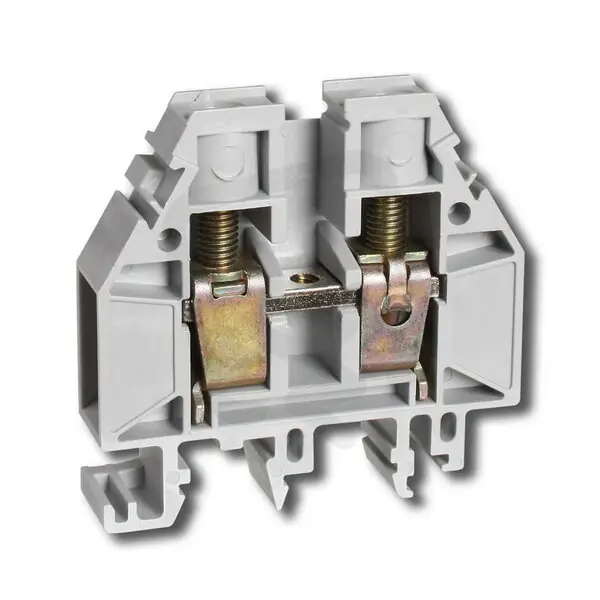

Řadová svorka RSA 16 A – šedá ELEKTRO BEČOV A161216
Řadová svorka RSA 16 A – šedá (A161216, EAN: 8595155001900) pro montáž na DIN lištu/G-lištu nabízí kompaktní řešení pro rozvody.
Má 1 patro a 2 připojovací místa, s šroubovým připojením a podporou průřezů: vícežilý a laněný vodič 1,516 mm2 a pevný vodič 1,525 mm2, při jmenovitém napětí 1000 V a jmenovitém proudu 76 A.
Rozměry: šířka 12,1 mm, výška 51,5 mm, hloubka 53 mm; těleso z termoplastu (UL94 V0), provozní teplota -40105 °C a je nutné použití ukončovací přepážky.
Proč si vybrat tuto svorku?
- Je jednopatrová a poskytuje 2 připojovací místa pro jednoduché zapojení.
- Pro správné ukončení řady je nutné použít ukončovací přepážku.
- Umožňuje připojení vícežilových i lankových vodičů o průřezu 1,516 mm².
- Pro pevné vodiče umožňuje průřez až 1,525 mm².
- Dodávána v šedém provedení.
Interní název produktu
Řadová svorka RSA 16 A – šedá
Podrobný popis produktuSvorka RSA 16 A ŠE
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
