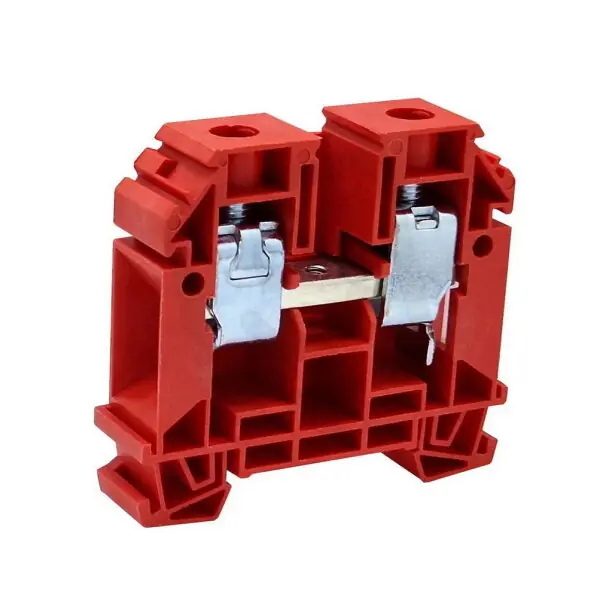

Řadová svorka RSA 35 A – červená ELEKTRO BEČOV A171161
Řadová svorka RSA 35 A – červená (EAN 8595155001481) je určena pro montáž na lištu DIN 35 mm a nabízí 1 patro s 2 připojovacími místy.
Jmenovité hodnoty 1000 V a 125 A, připojitelné průřezy: vícežilový 435 mm2, lana 2,535 mm2, pevný vodič 2,550 mm2, typ připojení šroubové.
Těleso z termoplastu (třída hořlavosti UL94 V0), rozměry 58,9×16,5×65 mm, provozní teplota -40105 °C, se ochranou proti výbuchu Ex e, vyžaduje ukončovací přepážky a fáze nejsou interně propojené.
Proč si vybrat tuto svorku?
- Má 2 připojovací místa, umožňující jednoduché propojení dvou vodičů.
- Je jednopatrová, takže se hodí pro instalace s jednou vrstvou svorek.
- Podporuje vícežilové připojení v rozsahu 435 mm².
- Pro laněné vodiče je připojitelný průřez 2,535 mm².
- Pro pevné vodiče umožňuje průřez 2,550 mm².
- Vyžaduje ukončovací přepážku pro správné ukončení řady svorek.
Interní název produktu
Řadová svorka RSA 35 A – červená
Podrobný popis produktuSvorka RSA 35 A ČV
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
