Popis

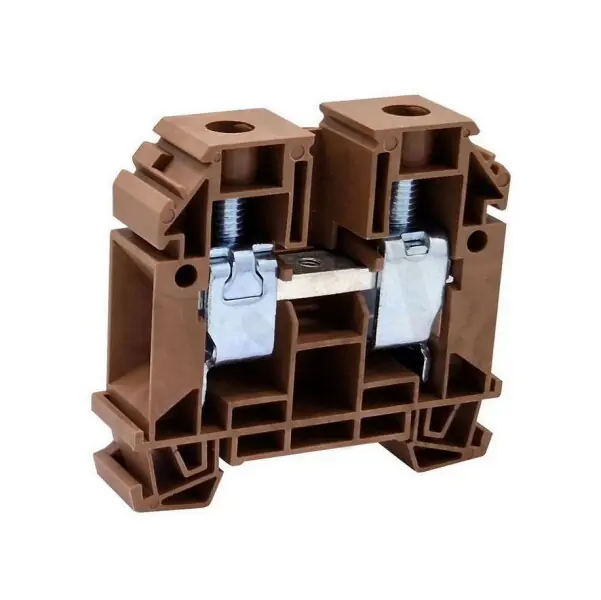

Řadová svorka RSA 35 A – hnědá ELEKTRO BEČOV A171151
Řadová svorka RSA 35 A – hnědá (ELEKTRO BEČOV A171151, EAN: 8595155001474) má 1 patro a 2 připojovací místa a je určena pro montáž na lištu DIN 35 mm.
Svorka pracuje při jmenovitém napětí 1000 V a jmenovitém proudu 125 A, má šroubové připojení a podporuje průřezy: vícežilové 435 mm2, laněné 2,535 mm2 a pevné 2,550 mm2; je nutné použít ukončovací přepážky.
Těleso z termoplastu (třída hořlavosti UL94: V0) nabízí ochranu proti výbuchu Ex e, rozměry 58,9 × 16,5 × 65 mm (V × Š × H) a provozní teplotu -40105 °C.
Proč si vybrat tuto řadovou svorku?
- Má jedno patro, což usnadňuje přehledné zapojení v rozváděči.
- Nabízí 2 připojovací místa pro jednoduché spojení dvou vodičů.
- Vyžaduje použití ukončovací přepážky pro dokončení řady svorek.
- Umožňuje připojení vícežilových vodičů s průřezem 435 mm².
- Pro laněné vodiče podporuje průřezy 2,535 mm².
- Pro pevné vodiče podporuje průřezy 2,550 mm².
Interní název produktu
Řadová svorka RSA 35 A – hnědá
Podrobný popis produktuSvorka RSA 35 A HN
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
