Popis
Správný model vybírejte podle tabulky rozsahů níže.
Převodníky signálů řady DRF na lištu DIN jsou navrženy tak, aby umožňovaly zpracování široké škály vstupních signálů, jako je střídavé a stejnosměrné napětí a proud, frekvence, teplota (termočlánek a odporový teploměr) a procesní signály. Převodníky poskytují standardní procesní výstupy 4-20 mA nebo 0-10V. Řada DRF se vyznačuje moderním designem pouzdra, který lze snadno namontovat na standardní 35 mm lišty DIN. Připojení je bezpečně a spolehlivě provedeno pomocí zásuvných šroubových svorkovnic se vstupními a výstupními připojeními na opačných stranách modulu.

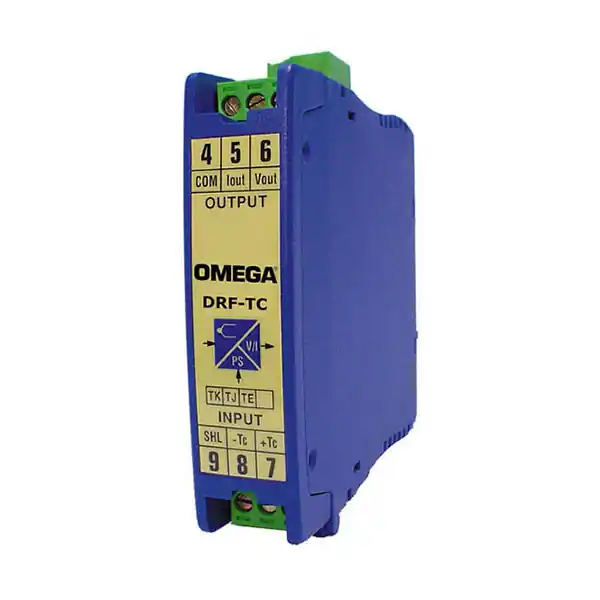

Převodníky signálu z termočlánku DRF-TC mají vstup pro termočlánek a poskytují linearizovaný a izolovaný výstup 0-10V nebo 4-20mA. K dispozici jsou modely se třemi různými možnostmi napájení, 24 Vdc, 115 Vac a 230 Vac.
Převodníky DRF-TC jsou vhodné pro průmyslové aplikace. Všechny modely se montují na standardní 35 mm DIN lištu a poskytují galvanické oddělení mezi vstupem, výstupem a napájením až do 3 500 Veff (specifické pro model). Aby byla zajištěna maximální přesnost měření, mají jednotky kompenzaci studeného konce, linearitu 0,2% a teplotní drift menší než 0,1°C / 1°C díky kompenzaci. Doba odezvy modulu je 250 ms nebo méně.
Tabulka rozsahů pro DRF-TC („X“ označuje dostupný model)
| Rozsah teploty | J | K | T | E | R | S |
| 0 až 100°C | X | |||||
| 0 až 150°C | X | X | ||||
| 0 až 175°C | X | |||||
| 0 až 200°C | X | |||||
| 0 až 250°C | X | X | ||||
| 0 až 300°C | X | X | ||||
| 0 až 400°C | X | X | X | |||
| 0 až 500°C | X | |||||
| 0 až 700°C | X | X | ||||
| 0 až 800°C | X | |||||
| 0 až 1200°C | X | |||||
| 0 až 1600°C | X | |||||
| 850 až 1700°C | X | |||||
| Minimální rozpětí* | 85°C | 85°C | 100°C | 85°C | 100°C | 100°C |
* Vlastní rozsahy lze získat úpravou nuly a max. rozsahu pomocí vestavěných potenciometrů.
Minimální rozsah je omezen specifikací minimálního rozpětí.
SPECIFIKACE:
Accuracy: <0.3% full scale
Linearity: <0.2% full scale
Thermal Drift: 250 ppm/°C typical
Thermocouple CJC Drift: 0.1°C/°C
Response Time: <250 mS (90% of signal)
Power: 24 Vdc ±10%, 230 Vac ±10% 50/60 Hz, 115 Vac ±10% 50/60 Hz
Power Consumption: <3.8 VA
Output: 4-20 mA and 0-10V (DC)
Maximum Voltage Output: 11 Vdc approx.
Minimum Voltage Output: -1 Vdc approx.
Minimum Load Resistance (Voltage): 1 K Maximum Current Output: 22 mA approx.
Maximum Current Output: -1.5 mA approx.
Maximum Load Resistance (current): 400
Electrical Connections: Plug-in screw terminals
Protection: IP-30
MECHANICAL DIMENSIONS
Weight:
(DC Powered Models): 120 g
(AC Powered Models): 200 g
Dimensions:
(DC Powered models):
110 H x 22.5 W x 93 mm D
(AC Powered models):
110 H x 37 W x 93 mm D
Operating Temperature: 0 to 60°C
Storage Temperature: -20 to 70°C
