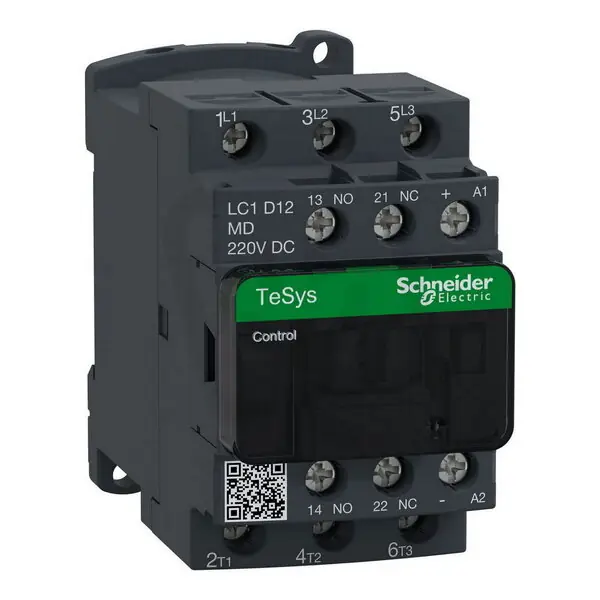

Schneider LC1D12MD Stykač 12A 1’Z‘ +1’V‘ 220V DC
Schneider LC1D12MD stykač z řady TeSys LC1D (EAN 3389110354096) má 3 spínací kontakty a pomocné kontakty 1 spínací + 1 rozpínací, ovládá se na DC 220 V.
Provozní hodnoty: AC-3 12 A (400 V), AC-1 25 A (400 V) a spínaný výkon 5,5 kW (AC-3, 400 V).
Rozměry 45 × 77 × 95 mm (Š × V × H) s šroubovým připojením hlavního obvodu a nemodulárním provedením.
Proč si vybrat tento stykač?
- Má proudovou zatížitelnost 12 A, vhodnou pro menší až střední zátěže.
- Ovládací napětí je 220 V DC, tedy určené pro stejnosměrné řízení.
- Patří do produktové řady TeSys (LC1D), orientované na běžné průmyslové aplikace.
- Stykač není modulární (modulární typ: ne), což ovlivní způsob montáže a zapojení.
- Disponuje 3 spínacími kontakty, které určují počet hlavních obvodů, jež může spínat.
- Počet rozpínacích kontaktů je 0, tedy bez samostatných rozpínacích pomocných kontaktů.
Interní název produktu
LC1D12MD St.12A 1Z +1V 220V DC
Podrobný popis produktuTeSys D stykač – 3P (3Z) – pro aplikace ovládání motoru do 12 A/690 V AC -3 (5.5kW@400V). Poskytuje cívku 220 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
