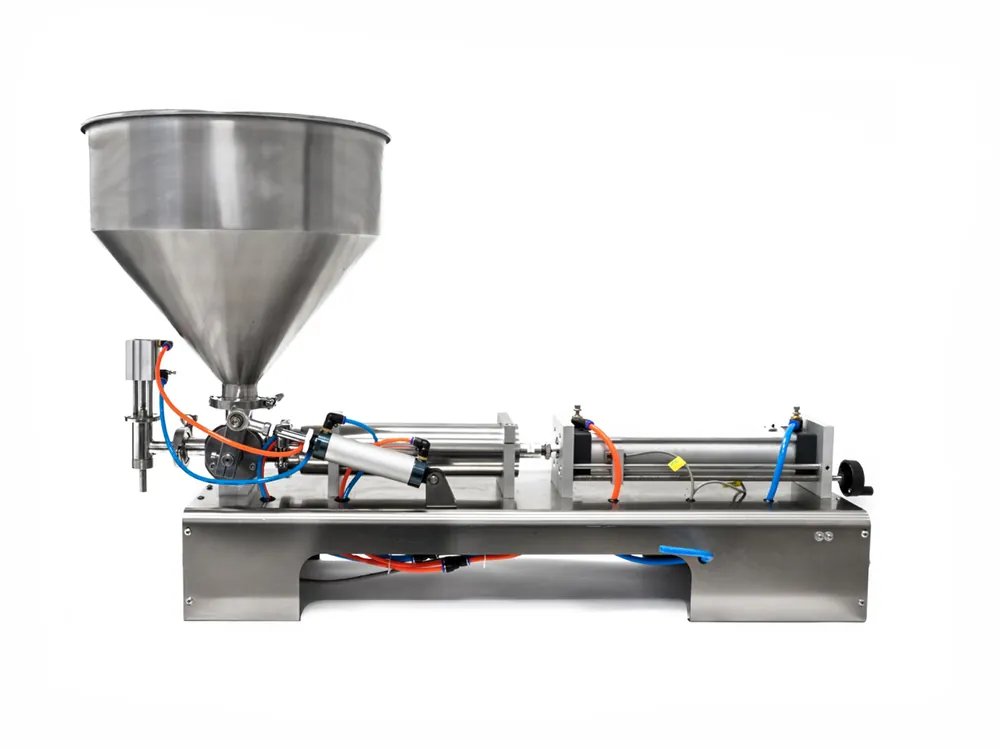

Sezónní Sleva Pneumatická plnička kapalných látek 50 – 1000ml

Popis

Pneumatická plnička kapalných látek 50 – 1000ml

Pneumatická plnička je určena pro dávkování tekutých a polotekutých produktů, jako jsou oleje, barvy, sirupy, jogurty, kečup nebo hořčice. Není vhodná pro tuhé či velmi husté směsi s pevnými kousky, například paštiky či pomazánky.

Jak plnění probíhá

Dávkovač pracuje na principu dvou jednocestných ventilů a pístu uprostřed těchto ventilů, který v jednom směru tlačí kapalinu vpřed a když se vrací, tak nasává potrubím z horního zásobníku dávkovanou kapalinu. Při vytlačování se zároveň pneumaticky otevírá výpustný ventil v plnící hlavě. Toto je řízeno elektromagnetickou pneumatickou výhybkou uvnitř zařízení, která pouští přivedený stlačený vzduch do hlavního pístu a ventilu. V jednom směru vytlačuje píst a zároveň otevírá ventil, ve druhém stlačuje píst a zavírá ventil (T rozbočovač). Celkový objem dávkované hmoty je řízen pomocí dvou elektromagnetických senzorů, které snímají pozici pístu. Jeden je pevně umístěn na začátku pístu, druhým lze pohybovat po celé délce pístu a nastavit tak rozpětí pohybu pístu a tím tedy nasávané a dávkované množství hmoty. Dávka je nastavitelná v rozpětí 50 – 1000ml, lze ji opakovat pro dosažení většího objemu.

Dávkovač lze použít jak pro ruční plnění – pomocí nožního pedálu se spouští dávka, nebo pomocí automatického režimu, kdy zařízení dávkuje nepřetržitě v rychlosti závislé na době pohybu hlavního pístu. Toto je vhodné například pro pásový dopravník nebo zkušenou obsluhu, která zvládne plnit ve vysokém tempu.

Dávkovač pro svůj provoz potřebuje napájení 230V/1A, celkový odběr činí pouhých 10W (řídící elektronika). Přívod vzduchu by měl dosahovat tlaku v rozpětí 0.40.6MPa. Vzduch se připojuje do dávkovače pomocí příruby John Guest 5/16″ 8 mm hadicí. Příruba umožnuje odpojení vzduchu pouhým posunem modré objímky.

Dávkovanou hmotu si dávkovač sám nasaje pístem z horního nerezového zásobníku o objemu 26L, není tedy potřeba dodávat kapalinu pod tlakem, což je hlavní doménou tohoto dávkovače. Dávkovací hlava je osazena tupou jehlou o vnitřním průměru 7.6mm a délce 32mm.

Dávkovač je vyroben z nerezové oceli a hliníku, části přicházející do styku s tekutinou jsou vyrobené z kvalitní nerezové oceli. K výrobku není dodáván potravinářský certifikát.

Rychlost dávkování je ovlivněna: viskozitou hmoty, objemem jedné dávky a nastavením rychlosti pístu. Rychlost pístu lze manuálně regulovat, tím se ovlivní i rychlost dávkování hmoty.

Dávkovač je nutné po každém použití důkladně vyčistit a promazat, tak jak je uvedeno v návodu výrobku.
Plničku si můžete otestovat přímo u nás, v případě, že budete chtít plničku otestovat s vaším produktem bude účtován poplatek 1,5h práce technika za následné čištění plničky po testovaní. Pokud bude plnička předvedena pouze s čistou vodou, nebude účtováno nic.
K zařízení je zapotřebí připojit přívod čistého stlačeného vzduchu. Potřebný tlak pro správnou funkci stroje naleznete v parametrech produktu.

K dávkovači je dodáván ventil s promazáváním vzduchu aby nedocházelo k zadření pneumatických částí plničky.

Obsah balení: Pístová plnička 50-1000ml, zásobník 26L, vzduchový ventil.
