Popis

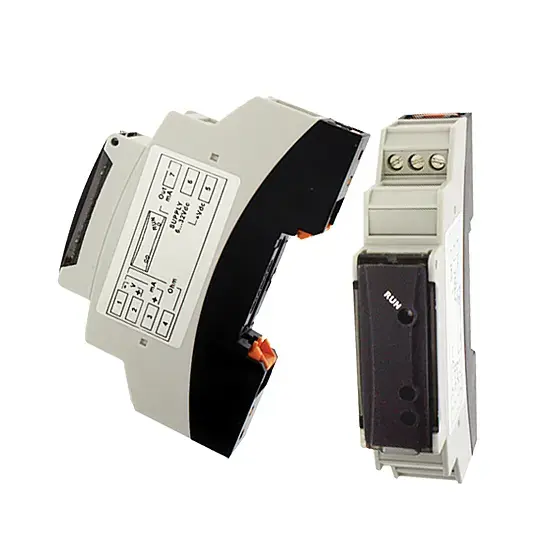

Převodníky TXDIN401 a TXDIN402 na DIN lištu transformují teplotu nebo procesní signál na standardní linearizovanou proudovou smyčku 4 až 20mA. Model TXDIN401 je teplotní převodník, který akceptuje signál z termočlánku typu J/K/T/E/R/S/B/N, odporového teploměru Pt100 nebo Ni100 RTD. Model TXDIN402 je procesní převodník, který transformuje napěťové, proudové nebo odporové vstupní signály. Vysoké rozlišení zajišťuje 16 bitový převodník. Signál 4-20mA lze nastavit tak, aby odpovídal uživatelem nastavenému rozsahu vstupních teplot.
Pro programování převodníku se využívá bezdrátová komunikace RFID (NFC) s vyhrazeným programátorem TX400-RFID, který uživateli umožňuje nastavovat různé kalibrace a předvolby rychle a bez potřeby drátového spojení s převodníkem. Jednoduše připojíte programátor TX400-RFID do USB portu vašeho počítače, spustíte konfigurační program „RF programátor“ a umístíte převodník na horní stranu programátoru TX400-RFID pro navázání komunikace.
Další možností programování převodníku je aplikace pro Android zařízení – Direct Link, která se spoléhá na RFID / NFC technologii vašeho chytrého telefonu nebo tabletu a umožňuje rychlé bezdrátové programování převodníku bez nutnosti propojení vašeho Android zařízení kabelem.
Převodníky TXDIN401 a TXDIN402 jsou rovněž opatřeny funkcí záznamu dat pro vstupní signál. Převodníky mají trvalou paměť pro uložení záznamu s uživatelsky volitelným časem vzorkování. Uživatel může vybrat čas vzorkování od 1 až po 3600 sekund.
Pomocí programátoru TX400-RFID společně s konfiguračním softwarem „RF Programátor“ (software je zdarma ke stažení) si uživatel může:
Zcela nakonfigurovat snímač včetně škálování výstupu 4 až 20 mA na požadovaný vstupní rozsah teplot
Implementovat kalibraci pro kompenzaci odchylky nastavením hodnoty pro gain a offset
Stáhnout uložená data do PC pro vizualizaci a tisk
Poznámka: Pokud potřebujete převodník dodat v určité konfiguraci výstupu, zvolte v konfigurátoru volitelnou konfiguraci. Před odesláním bude převodník nastaven a otestován pro vámi definovanou konfiguraci.
SPECIFIKACE:
RTD Input Types and Ranges (TXDIN401 Only)
Pt100 (a = 0.00385): 2, 3, or 4-wire connection, -200 to 600°C (-328 to 1112°F)
Ni100 (a = 0.00618): 2, 3, or 4-wire connection, -60 to 180°C (-76 to 356°F)
Thermocouple Input Types (TXDIN401 Only): J/K/T/E/R/S/B/N/mV
Process Input Types and Ranges (TXDIN402 Only):
Voltage: 0 to 10 V
Current: 0 to 20 mA (4 to 20 mA default)
Resistance: 0 to 4000
Output Resolution: 2 µA
Over-Range Output: fs + 5°C
Under-Range Output: fs – 5°C
Output Error (Failure): Selectable between 21 mA or 3.8 mA
Current Output Protection: 30 mA approx
Rejection: 50 to 60 Hz
Maximum Transmission Error: 0.1% FS or 0.2°C whichever is greater
Sampling Time: 300 msec
Response Time (10 to 90%): 600 msec
Non-Volatile Memory (Circular Buffer) for Data Logging: 2624 word
Cable Resistance: 20max
Temperature Coefficient: < 100 ppm
Power: 2-wire loop powered; operating range 6 to 32 Vdc
Isolation: Galvanic, 1 KVac input/output
Operating Environment: -40 to 85°C (-40 to 185°F), 30 to 90% RH (non condensing)
Storage Temperature: -40 to 85°C (-40 to 185°F)
Mounting: 3 mm DIN rail
Material: Enclosure, polycarbonate; front panel, silicone
Enclosure Rating: NEMA 1 (IP20) according to CE, EN 61000-6-4, EN 61000-6-2
Programming: Wireless with RFID technology (NFC)
Software: Windows® 7/8 (32-bit and 64-bit), Windows 10 (64-bit)
Connection: Screw terminals
Weight: 30 g (1.05 oz) approx
Dimensions: 90 H x 18 W x 64 mm D (3.54 x 0.71 x 2.52″)
