Popis
Popis

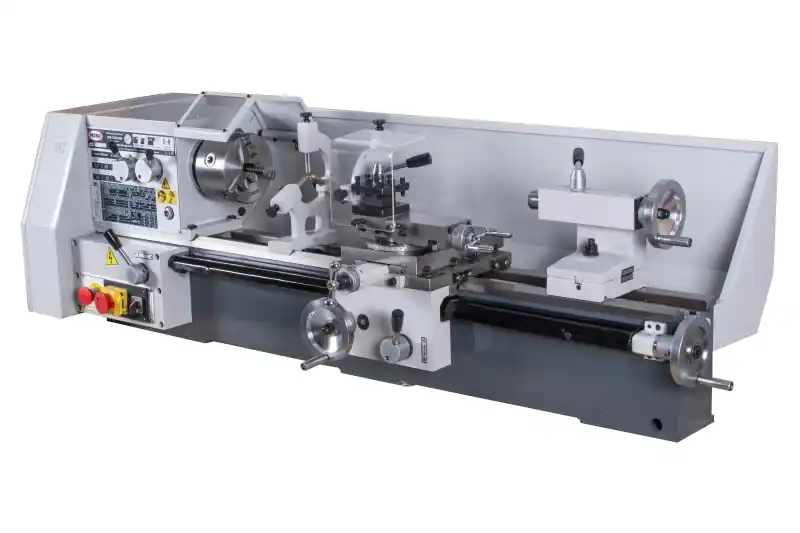

Univerzální soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva. Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin, přes neželezné kovy, až po ocele vysoké pevnosti. Soustruh umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na stroji lze řezat všechny dané druhy závitu s velkým rozsahem stoupáním. Univerzálnost soustruhů zvyšuje možnost použití zvláštního příslušenství.
- Vyznačují se optimálním rozsahem otáček, který umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, upichování, zapichování, vrtání apod.
- Možnost výroby závitů s velkým rozsahem stoupání
- Soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva
- Vhodné pro nože 12×12 mm
Základní příslušenství:
- Podstavec
- 3- čelisťové sklíčidlo Ø 125 mm
- 4- čelisťové sklíčidlo Ø 125 mm (sam. nast. čelisti) + příruba
- Pevný hrot Mk II a Mk IV
- Sada ozubených kol
- Lícní deska
- Příruba na lícní desku
- Pevná a posuvná luneta
- Klínový řemen
- Sada nářadí
| Příkon | 750.000 | W |
|---|---|---|
| Točná délka | 700.000 | mm |
| Napětí | 400 | V |
| Točný Ø nad ložem | 270 | mm |
| Točný Ø nad suportem | 145 | mm |
| Průměr uni.sklíčidla | 125 | mm |
| Průchod vřetene | 25 | mm |
| Posuv pinoly | 40 | mm |
| Rozsah otáček | 115 – 1620 | min.¹ |
| Počet stupňů otáček | 6 | |
| Závity metrické – počet stupňů | 20 | |
| Závity palcové – rozsah | 8 – 56 | záv./1″ |
| Závity palcové – počet stupňů | 20 | |
| Automatický posuv podélný – počet stupňů | 12 | |
| Vzdálenost od nož.hlavy do osy soustr. | 15 | mm |
| Max.posuv nož.suportu | 75 | mm |
| Max.posuv příč.suportu | 120 | mm |
| Max.posuv podél.suportu | 650 | mm |
| Rozměry (d x š x v) | 1 400 x 600 x 1 150 | mm |
