Popis

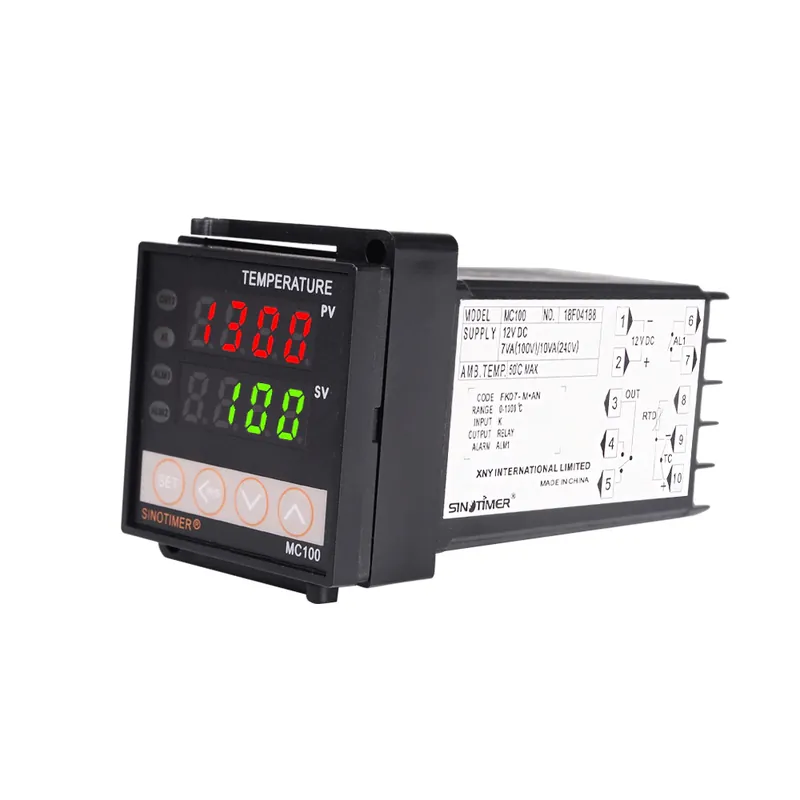

PID regulátor Sinotimer MC100 0-1300°C pro řízení teplot v průmyslu či jako náhradní díl pro rework stanice, regulátor je určený pro vestavbu.
Teplotní regulátor umožňuje nastavení základních parametrů PID, popřípadě použít funkci samočinného nastavení parametrů PID (funkce auto-tune) nebo přepnout regulátor do režimu dvoustavového regulátoru / termostatu (ON/OFF). Na výstupu je relé se spínacím kontaktem. Je možno definovat programově výstup jednoho alarmu (ALARM1, spínací kontakt relé). Jako vstupní čidlo používá termočlánek typu K,J,E,R,S,PT100,Cu50. Regulátor umožňuje regulovat teplotu v rozmezí 0°C ~ 1300°C. U regulátoru lze nastavit Automatické nastavení hodnot nebo nastavit všechny tři složky manuálně.
PID regulátor dává na svém výstupu akci, která je součtem tří složek:
1) složka proporcionální, úměrná regulační odchylce
2) složka derivační, úměrná rychlosti časové změny regulační odchylky
3) složka integrační, úměrná časovému integrálu regulační odchylky
PID regulátor slouží k přesnému řízení teploty součinem všech tří složek, tyto složky lze nastavit jak manuálně a vyladit tak přesně řízení dle potřeby nebo nechat funkci na automatice regulátoru. Sinotimer MC100 reguluje teplotu tak, že na vstupu je připojená teplotní sonda, která měří teplotu a na výstupu je relé, které spíná zařízení, u kterého potřebujeme regulovat teplotu.
Parametry
| Sinotimer MC100 0-1300°C | |
| Napájení | 100-240V AC 50HZ/60HZ, maximální spotřeba 5VA |
| Montážní otvor | DIN 1/16 48mm x 48mm x 110mm |
| 7 modů nastavení pro ALM1 | |
| Duální LED displej | horní červený displej PV zobrazuje měřenou teplotu, spodní zelený SV zobrazuje nastavenou teplotu |
| Teplotní rozsah | 11300°C s přesností 2% (rozlišení 1 stupeň) |
| Vstup | teplotní sonda |
| Výstup | ALM1 spínací kontakt 250V 3A max, spínací kontakt ON/OFF |
| Provozní teplota | 0-50°C |
| Provozní vlhkost | 45-85% |
| Součástí balení není teplotní sonda | |
| Rozměr výrobku | 100mm x 54mm x 48 mm |
| Váha balení [kg]: | 0.154 kg |
Více parametrů
