Popis

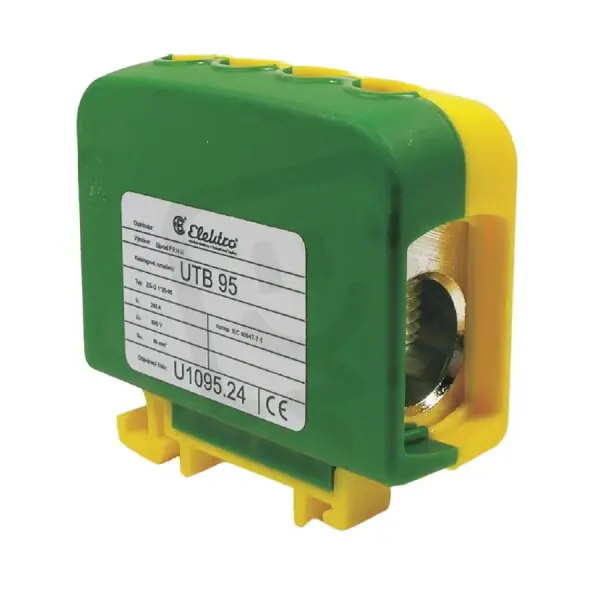

Svorka UTB 95 žluto-zelená ELEKTRO BEČOV U1095.24
Svorka UTB 95 žlutozelená ELEKTRO BEČOV U1095.24 (EAN: 8595155052230) je jednopatrová svorka s 1 patrem a 2 připojovacími místy v barvě zelená/žlutá, určená pro montáž na lištu DIN 35 mm.
Podporuje pevné vodiče o průřezu 3595 mm2, má jmenovité napětí 690 V a jmenovitý proud 245 A při šroubovém připojení; rozměry jsou šířka 23 mm, výška 57 mm a hloubka 59 mm.
Těleso je z termoplastu (třída hořlavosti UL94: V0), provozní teplota -25100 °C; nutnost ukončovací přepážky: ne, S ochranou proti výbuchu Ex e: ne a interně propojené fáze: ne.
Proč si vybrat tuto svorku?
- Má 1 patro, což ji činí vhodnou pro jednoduché zapojení.
- Nabízí 2 připojovací místa pro přehledné napojení vodičů.
- Je v zeleno-žlutém provedení, určeném pro ochranný vodič.
- Nevyžaduje ukončovací přepážku, což usnadňuje montáž.
- Umožňuje připojení pevného vodiče o průřezu 3595 mm².
Interní název produktu
Svorka UTB 95 žluto-zelená
Podrobný popis produktuSvorka UTB 95 žluto-zelená
Použití univerzálních svorek UTB je velmi široké. Jsou určeny např. pro aplikace v rozvodných zařízeních nebo jako zkušební svorky. Své uplatnění naleznou i v aplikacích průmyslové automatizace a také ve stavebních instalacích. Jsou vhodné pro všechny typy hliníkových i měděných vodičů, a to od průřezů 1,5 mm2 do 150 mm2. Tělo UTB je vyrobeno z elektrovodného hliníku s galvanickým povlakem, který zajišťuje spojení hliníkového a měděného vodiče bez kolize v jedné svorce. Pro bezpečné připojení jednodrátových hliníkových vodičů by měla být upínací část pro vodič vyplněna speciální kontaktní pastou, která narušuje oxidační vrstvu, zabraňuje elektrolytické korozi a poskytuje dlouhodobou ochranu. Hlavní výhodou svorek UTB je vysoká variabilita připojitelnosti s možností rozbočení. Rozměry svorek jsou poměrně malé neboť připojovací zdířky jsou umístěné nad sebou, což zvyšuje počet svorek v řadě při zachování stejné rozteče svorkovnicové přípojnice. Svorky lze připevnit na nosnou lištu TH 35. Pracovní teplota svorek UTB je -25 ÷ +100 °C. Materiál pouzdra polyamid PA.
