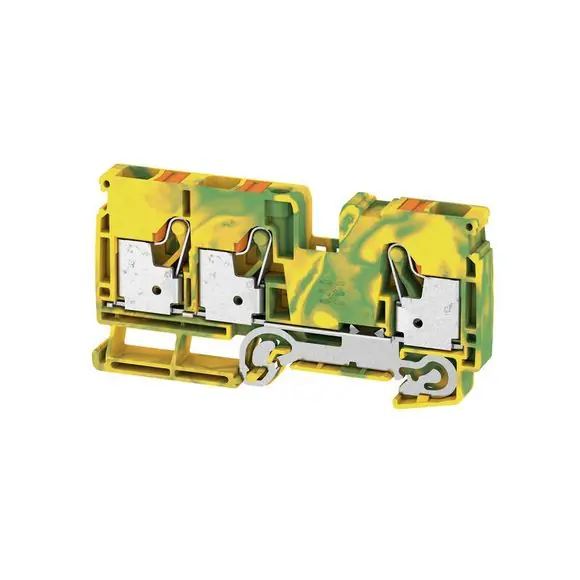

Top Prodej A3C 10 PE

Popis

Rozměry a hmotnosti

Hloubka51,5 mmHloubka (v palcích)2,028 inchHloubka včerně DIN lišty52,5 mmVýška102 mmVýška (v palcích)4,016 inchŠířka10 mmŠířka (v palcích)0,394 inchČistá hmotnost49,944 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-60 °C85 °C Trvalá provozní teplota, min.-60 °CTrvalá provozní teplota, max.130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku

Kolébka k bráně:

0.738 kg CO2 eq.

Údaje materiálu

Základní materiálWemid Barevnýzelená / žlutá Barva provozních prvkůOranžová Klasifikace hořlavosti UL 94V-0

Údaje hodnocení IECEx/ATEX

Značení EN 60079-7Ex eb II C Gb Ex 2014/34/EU značkaII 2 G D

Specifikace systému

Nutná koncová deskaAno Počet potenciálů1 Počet úrovní1 Počet svěrných bodů na úroveň3 Počet pólů na řadu1 PE připojeníAno Nosná lištaTS 35 PE funkceAno Funkce PENAno

Další technická data

Návod k instalaciNosná lišta Otevřené stranypravá PříchytkaNe S připínacími kolíkyNe Typ montážeTS 35 Typ upevněníPříchytka Verze testovaná ve výbušném prostředíAno

Vodiče k upevnění (další připojení)

Typ připojení, další připojeníPUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.4 mm²Dvojdutinka, max.0,5 mm²Délka odizolování18 mmDélka trubky pro dvojité kabelové dutinky podle průřezu

Průřez, min.:

0,75 mm²

Průřez, max.:

1 mm²

Délka trubky, min.:

18 mm

Délka trubky, max.:

18 mm

Průřez, min.:

1,5 mm²

Průřez, max.:

4 mm²

Délka trubky, min.:

12 mm

Délka trubky, max.:

18 mm

Délka trubky pro kabelovou dutinku bez plastového límce podle průřezu

Průřez, min.:

1,5 mm²

Průřez, max.:

10 mm²

Délka trubky, min.:

18 mm

Délka trubky, max.:

18 mm

Délka trubky pro kabelovou dutinku s plastovým límcem podle průřezu

Průřez, min.:

1,5 mm²

Průřez, max.:

4 mm²

Délka trubky, min.:

18 mm

Délka trubky, max.:

18 mm

Průřez, min.:

6 mm²

Průřez, max.:

10 mm²

Délka trubky, min.:

12 mm

Délka trubky, max.:

18 mm

Délka tubusu pro dvojitou koncovku

Délka tubusu:

jmen.:

18 mm

Průřez připojení vodiče:

min.:

0,75 mm²

max.:

1 mm²

Délka tubusu:

min.:

12 mm

max.:

18 mm

Průřez připojení vodiče:

min.:

1,5 mm²

max.:

4 mm²

Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1

Délka tubusu:

jmen.:

18 mm

Průřez připojení vodiče:

min.:

1,5 mm²

max.:

10 mm²

Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4

Délka tubusu:

min.:

18 mm

Průřez připojení vodiče:

min.:

1,5 mm²

max.:

4 mm²

Délka tubusu:

min.:

12 mm

max.:

18 mm

Průřez připojení vodiče:

min.:

6 mm²

max.:

10 mm²

Měřidlo podle IEC 60947-1A6 Počet připojení3 Průřez propojení AWG, max.AWG 6 Průřez propojení AWG, min.AWG 18 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.10 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.0,5 mm²
