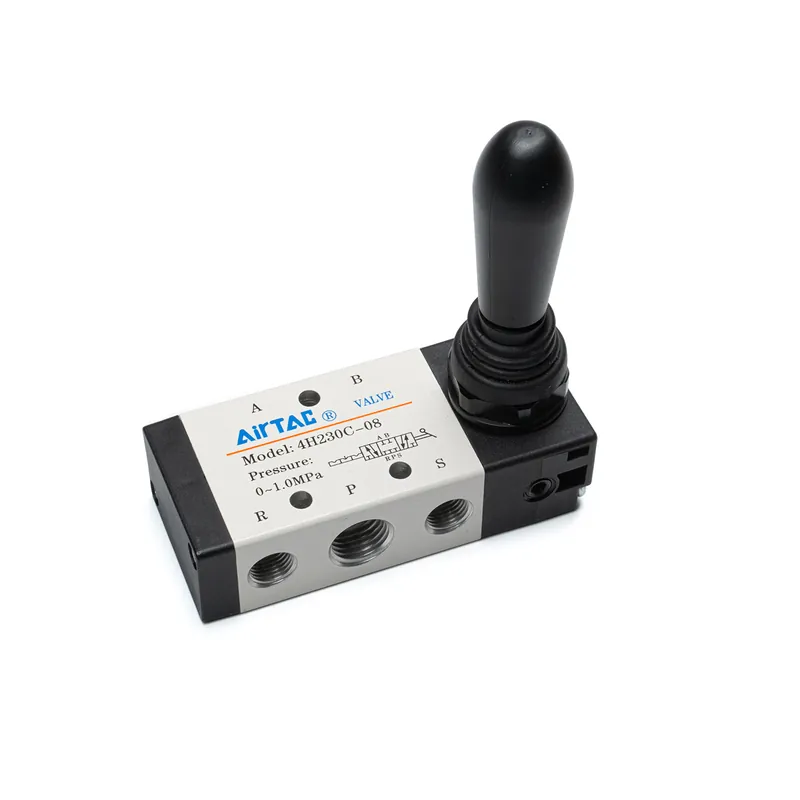

Manuálně ovládány vzduchový ventil 4H230C-08
4H230C-08 je pěticestný ventil se třemi polohami ovládaný páčkou. Ventil má jeden hlavní vstup (P) pro připojení stlačeného vzduchu z kompresoru, který je následně distribuován pomocí manuálního přepínání (páčky) do výstupu A nebo B.
Vzduchový ventil je vhodný pro ovládání pneumatických zařízení, nářadí, válců, pístů a vzduchových polštářů, nebo pro přepínání distribuce vzduchu z kompresoru mezi vícero systému pro rozvod stlačeného vzduchu v dílnách a na pracovištích.
Ventil přepíná průtok vzduchu ze vstupu P na výstup A nebo B. K ovládání slouží páčka, kterou přepínáním vlevo/vpravo distribuuje vzduch mezi výstupy, páčka má také prostřední polohu, ve které jsou oba výstupy odpojeny od vzduchu. Ventil má aretaci, to znamená, že drží polohu, dokud nedojde k opětovnému ručnímu přepnutí páčky do jiné polohy. Pro odfuk slouží dva otvory označeny písmeny R a S.
Vstup a výstupy (P, A, B,) mají koncovku G 1/4″ s vnitřním závitem. Otvory pro odfuky (R, S) mají koncovku G 1/8″ rovněž s vnitřním závitem. Maximální pracovní tlak ventilu je 1 Mpa (10 Bar). Vzduch připojený do ventilu je nutné nejprve profiltrovat přes vhodný filtr zachycující částice větší než 40um.
Pro montáž do zařízení / panelu lze páčku odšroubovat, ventil uchytit zezadu do panelu, zajistit skrze panel plastovým šroubem a poté zpátky namontovat páčku. Pro uchycení je zapotřebí vyvrtat do panelu díru o průměru 16mm. Závit má délku 8mm, proto je při instalaci do zařízení myslet na maximální tloušťku panelu ve, kterém bude ventil uchycen.
Tento ventil je možné zakoupit jako náhradní díl pro tlakový nerezový hrnec s pístem 10L, 5L a 2L.
Balení: Ventil 4H230C-08 1ks
Parametry
| Model | 4H230C-08 |
| Typ | 5/3 |
| Ovládání | manuální – páka |
| Vstup + výstupy (P, A, B) | 1/4″ |
| Odfuky (R, S) | 1/8″ |
| Provozní tlak | Max. 1 Mpa (10 Bar) |
| Provozní teplota | -20 až 70°C |
| Materiál těla | Hliník |
| Otvor do panelu pro páčku | 16mm |
| Rozměry (bez páčky) | 80x35x22mm ŠxVxH |
| Výška páčky | 66mm |
| Hmotnost | 0,16kg |
| Váha balení [kg]: | 0.17 kg |
