Popis

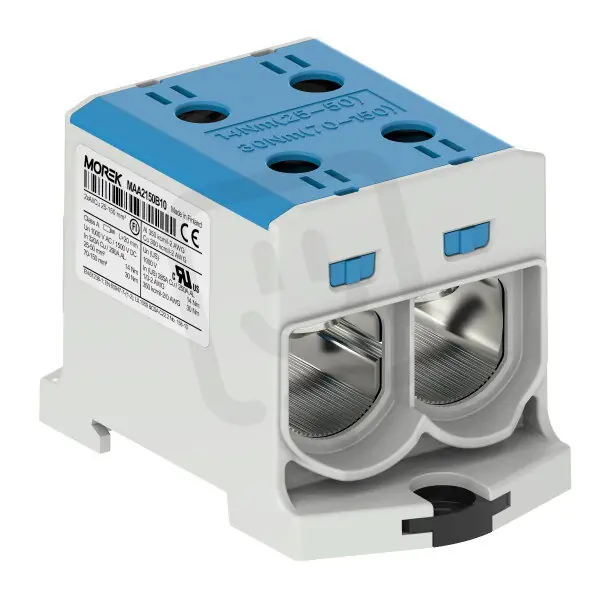

Univerzální řadová svorka OTL 150-2xAl/Cu 25-150mm2 1000V modrá MOREK MAA2150B10
Univerzální řadová svorka OTL 150-2xAl/Cu MOREK MAA2150B10 (EAN: 4744397014207) je určena pro montáž na lištu DIN 35 mm, s jmenovitým proudem 640 A a jmenovitým napětím 1500 V.
Umožňuje připojení laněného vodiče 25120 mm2 a vícežilového připojení 25150 mm2, disponuje 4 připojovacími místy, 1 patrem a šroubovým připojením; fáze jsou interně propojené a ukončovací přepážka není nutná.
Rozměry jsou 51 × 84 × 54 mm, těleso má izolaci z termoplastu, provozní teplota -25 až 80 °C, barva modrá a svorka nemá ochranu Ex e.
Proč si vybrat tuto svorku?
- Určena pro použití s hliníkovými i měděnými vodiči (Al/Cu) a navržena tak, aby zajišťovala pevné mechanické spoje.
- Umožňuje připojení laněných vodičů o průřezu 25120 mm2 a vícežilových vodičů o průřezu 25150 mm2.
- Poskytuje 4 připojovací místa pro přehledné a efektivní zapojení více obvodů.
- Jednopatrová konstrukce se 1 patrem šetří místo v rozváděči.
- Pro instalaci není nutná ukončovací přepážka, což zjednodušuje montáž.
- Vhodná pro použití v instalacích do 1000 V.
Interní název produktu
Univerzální řadová svorka OTL 150-2 modr
Podrobný popis produktuUniverzální řadová svorka OTL 150-2xAl/Cu 25-150mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
