Popis

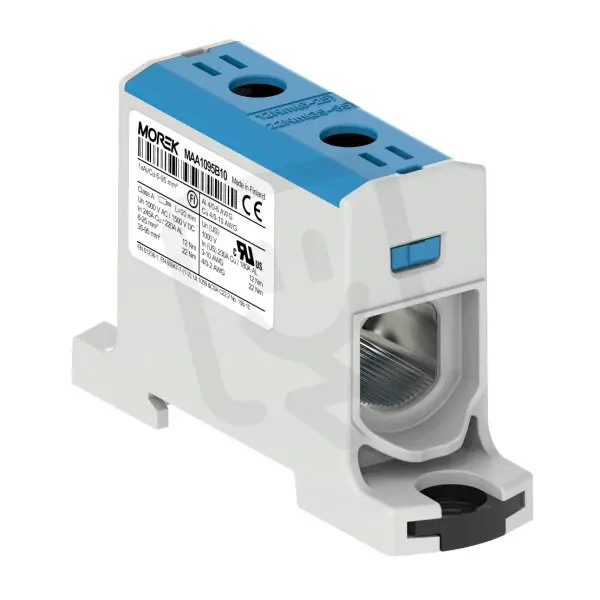

Univerzální řadová svorka OTL 95-1xAl/Cu 6-95mm2 1000V modrá MOREK MAA1095B10
Univerzální řadová svorka OTL 95-1xAl/Cu 6-95mm2 1000V modrá MOREK MAA1095B10 (EAN: 4744397013873) je určena pro montáž na lištu DIN 35 mm a disponuje jedním patrem se 2 připojovacími místy.
Umožňuje připojení vícežilových vodičů 695 mm2 a laněných vodičů 670 mm2 (pro připojení lanka bez koncovky 670 mm2), má jmenovitý proud 245 A, jmenovité napětí 1500 V a šroubové připojení s interně propojenými fázemi.
Rozměry jsou šířka 25 mm, hloubka 84 mm, výška 51 mm, izolace tělesa z termoplastu, provozní teplota -25 až 80 °C, nevyžaduje ukončovací přepážku a nemá ochranu „Ex e“.
Proč si vybrat tuto svorku?
- Vhodná pro připojení vícežilových vodičů s průřezem 695 mm2.
- Umožňuje připojit laněné vodiče o průřezu 670 mm2.
- Poskytuje 2 připojovací místa, což umožňuje jednoduché propojení dvou vodičů.
- Kompatibilní s hliníkovými i měděnými vodiči (Al/Cu).
- Určena pro provozní napětí 1000 V.
- Nepotřebuje ukončovací přepážku, takže montáž je rychlejší.
Interní název produktu
Univerzální řadová svorka OTL 95 modrá
Podrobný popis produktuUniverzální řadová svorka OTL 95-1xAl/Cu 6-95mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
