Vícekanálový bezpapírový zapisovač GT68R – 4 vstupy, USB + RS485 Akční Cena

Popis

Průmyslový digitální bezpapírový zapisovač dat GT68R slouží k měření, zobrazení a záznamu naměřených dat v průmyslu, automatizaci a výrobě.
Čtyřkanálový elektronický záznamník dat umí měřit a zaznamenávat nejrůznější fyzikální veličiny, jako jsou například: teplota, tlak, hmotnost, napětí, frekvence a jiné. Vše záleží pouze na tom, jaká čidla připojíte do jednoho ze čtyř analogových vstupů. Datalogger pomocí připojených čidel měří hodnoty ve zvoleném časovém intervalu, které zároveň ukládá do své vnitřní paměti. Uložená data je možné exportovat přes USB port a pak je následně prohlížet a analyzovat skrze dodávaný software pro PC. Jedná se o moderní náhradu dnes již zastaralých papírových registračních přístrojů.

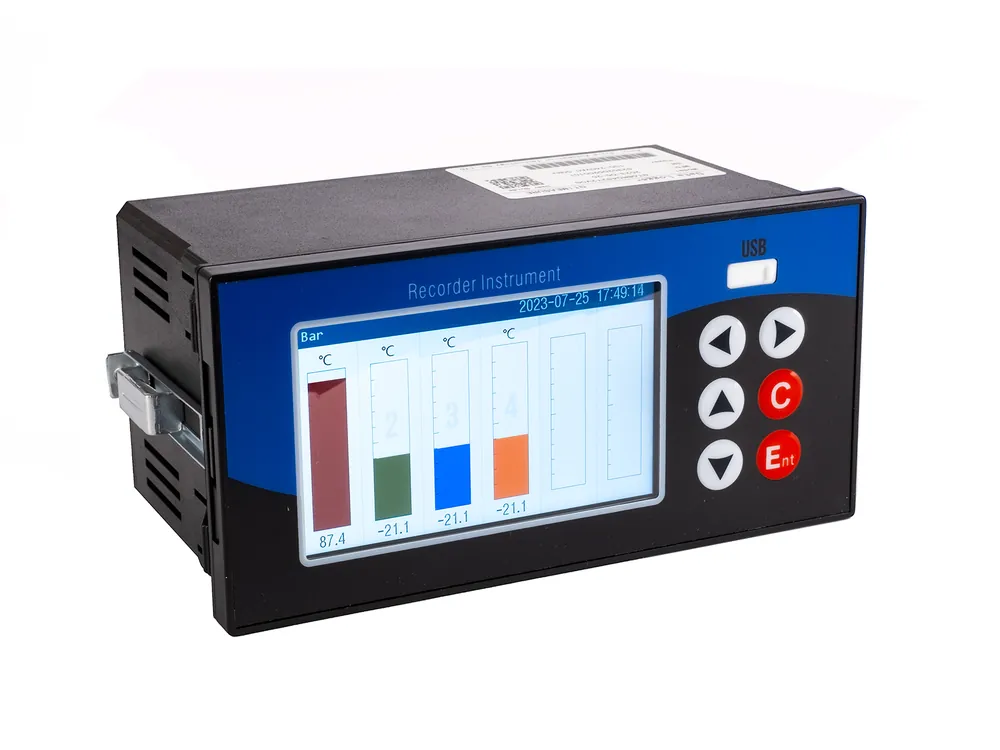

Datalogger GT68R v černé plastové krabičce je určen pro zabudování do panelu či předního čela přístrojové krabice. Vepředu se nachází barevný 4″ LCD displej s podsvícením, který zobrazuje aktuálně měřené hodnoty v grafu či tabulce. Vedle displeje jsou tlačítka pro ovládání a nastavení parametrů. Nad tlačítky se nachází USB vstup pro export dat na USB Flash paměť. Na zadním panelu najdeme šroubovací svorkovnice pro připojení napájení 230V/50Hz, vstupy pro čidla, výstup relé, vstup pro RS485 a výstup pomocného napájecího napětí 23V/30mA.
Datalogger disponuje čtyřmi analogovými vstupy, které podporují značné množství čidel a senzorů. Vstupy lze dle potřeby pojmenovat a přiřadit jim veličinu podle typu připojeného čidla. Po připojení čidla a nastavení potřebných parametrů začne datalogger neustále ukládat naměřené hodnoty do integrované paměti s kapacitou 120MB900 000 záznamů. Interval jednotlivých záznamů lze nastavit v rozmezí 1s, 2s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 30min, 1h. Model GT68R je proti modelu GT65R04 vybaven reléovým výstupem pro alarm (2x spínací kontakt). Pro sepnutí relé je možné nastavit zpoždění 0-60s. Oba reléové výstupy jsou společné pro všechny 4 kanály.
Výhody proti modelu GT65R04 – 2x výstupní relé s možností zpoždění sepnutí relé, komunikace Modbus RS485, lepší a přehlednější software. Prohlížení historie měření (časový graf) přímo v dataloggeru.
Nevýhody proti modelu GT65R04poloviční vnitřní paměť, méně možnosti nastavení u vstupů a měřených veličin.
4 analogové vstupy:
Proudový 4-20mA, 0-20mA, 0-10mA
Napěťový 0-5V, 0-10V, 1-5V, 0-20mV, 0-100mV
Vstup pro teplotní senzory:
RTD Pt100, Cu50, Cu53, Cu100,
K,S,B,J,R,N,T,E, WRe5-26, WRe3-25,
Radiační pyrometry F1, F2
Podporované jednotky:
°C, °F ,kg/h, t/h, m3/h, km3/h, L/h, Nm3/h, kNm3/h, bar, mbar, mmH2O, mmHg, Pa, kPa, MPa, atm, kgf/cm2, mm, cm, m, km, Wh, kWh, W, kW, MW, kJ, Hz, kHz, MHz, g, kg, t, mV, V, kV, mA, A, kA, kj/h, MJ/h, GJ/h, ppm, ppb, %, , ppmO2, %LEL, NTU, ug/h, ug/kg, rpm, uS/cm, mS/cm, MOcm, r/min, pH, %RH, N, mg/L, g/L, kg/m3, kcal/m3, m/min, m/s, mg/m3.
Hlavní funkce a parametry:
4 vstupy
Barevný LCD displej 4″
Zobrazení: Jeden kanál, skupina bargraf, skupina
Možnost změny názvů jednotlivých vstupů
Pro každý kanál zvlášť nastavení alarmu: LO, HI, LL, HH
Paměť pro až 256 záznamů o alarmu (datum, čas)
Paměť pro až 256 záznamů o vyp/zap (datum, čas)
Automatický záznam informace o změně konfigurace, nebo resetování nastavení přístroje
Do každého vstupu lze připojit jiné čidlo, nastavit mu jinou veličinu a připsat mu jiný název.
Přístup do nastavení pod heslem
Zobrazení záznamu, možnost prohlížení křivek s časovou osou
Možnost spínání kontaktu relé při alarmu
Zpoždění alarmu 0-60s
Komunikace RS485 Modbus
Integrovaná paměť 120MB až 900 000 záznamů
Lze exportovat všechna data, nebo jen pouze určitý časový úsek
Export dat na USB Flash paměť
Frekvence záznamů 1s, 2s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 30min, 1h
Software pro čtení / export dat zdarma
Balení: Datalogger GT68R, USB flash paměť
